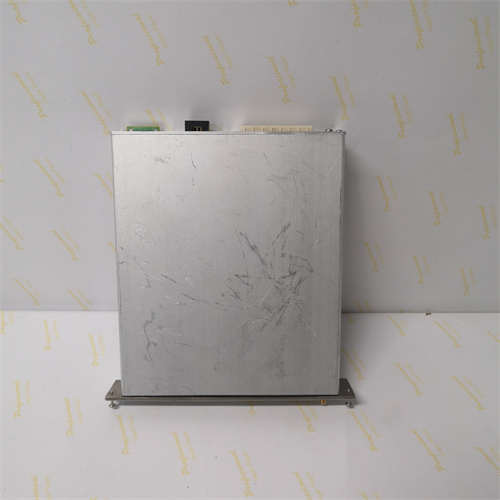

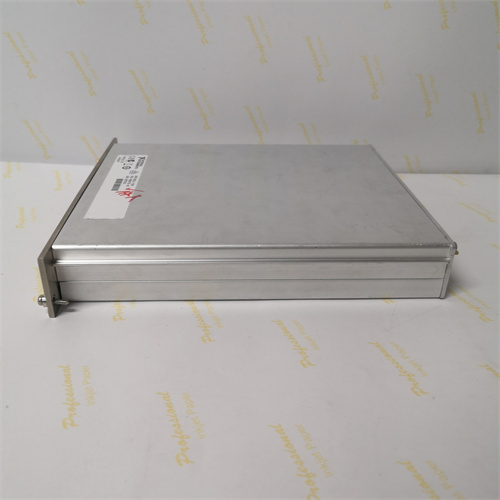

NI SCXI-1193

是美国国家仪器（National Instruments，简称NI）公司推出的一款高密度、32通道RF（射频）多路复用器开关模块。以下是对该产品的详细介绍：

一、主要功能

SCXI-1193允许用户在多个测量通道之间进行快速切换，从而实现对多个信号源的复用。

该模块可用于各种需要高频信号多路复用的应用场景，如数据采集、振动分析、温度测量等。

二、技术规格

通道数：32通道。

信号频率范围：从DC到超过500MHz。

连接器类型：高密度推进式MCX连接器，易于布线和管理。

配置模式：可配置为未端接多路复用器、外部端接多路复用器或尺寸多样的稀疏矩阵。

最大扫描速率：每秒100次操作。

尺寸：1.2×6.8×7.8英寸。

重量：2盎司。

工作温度范围：0°C至50°C（推荐）。

储存温度范围：-20°C至70°C。

湿度范围：5%至85%（非冷凝）。

电源要求：+5VDC at 50mA，+18.5VDC to+25VDC at 170mA，-18.5VDC to-25VDC at 170mA。

三、兼容性与集成

SCXI-1193作为SCXI系列的一部分，通过模块化的设计与其他SCXI模块和设备兼容，使得用户可以根据需要进行系统的灵活配置和扩展。

该模块旨在与高频设备集成，如PXI-5404频率发生器和PXI-5112高速数字化仪。

NI的硬件通常与LabVIEW软件紧密集成，LabVIEW是一款图形化编程环境，可用于数据采集、仪器控制和测试自动化。

四、应用场景

SCXI-1193适用于各种测量和测试应用，特别是在需要对高频信号进行测量和分析的场合。

该模块的高密度和高性能使其成为集成高频设备的理想选择。
