Allen Bradley MVI56E-MCMR

是一款功能强大的通信模块，由ProSoft技术公司（Allen-Bradley的合作伙伴）制造。以下是该模块的主要特点和功能：

一、通信协议支持

MODBUS串行/ASCII通信：MVI56E-MCMR模块支持MODBUS串行和ASCII通信协议，这是一种广泛使用的工业自动化通信标准。这使得该模块能够轻松集成到现有的工业自动化系统中，实现与各种设备的无缝连接。

二、端口配置

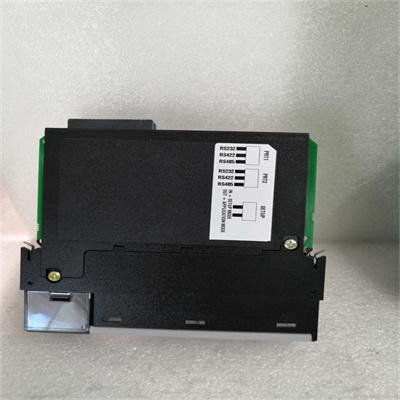

双RS232串行应用端口：模块配备了双RS232串行应用端口，支持RS232/RS485和RS422电气标准。这些端口提供了更大的灵活性和兼容性，使模块能够与多种不同的设备接口连接。

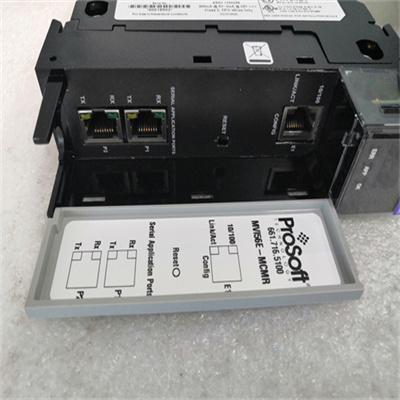

RJ45以太网调试/配置端口：除了串行端口外，模块还带有一个RJ45以太网端口，可用于调试和配置。该端口支持10/100 base-T传输速度，并具有链路和活动LED指示灯以及自动交叉电缆检测功能，使得模块的设置和维护变得更加方便和高效。

三、配置与安装

单槽模块设计：MVI56E-MCMR是一个单槽模块，可直接安装到任何1756机箱上。

配置工具：要配置模块操作和参数，可以使用ProSoft Configuration Builder（PCB）和产品发现服务（PDS）。

四、性能特点

数据块简化：随着数据块的减少，MVI56E-MCMR需要更少的背板/网络带宽，并支持更简单的调度和通过控制网络的传输。

远程机箱安装：当与ControlNet通信适配器和冗余控制器一起使用时，简化的数据块实际上用于远程机箱安装。

电源需求：要安装Prosoft MVI56E-MCMR模块，用户必须有一个Allen-Bradley ControlLogix处理器，在机架上有一个用于Modbus模块的空闲插槽，并有800 mA的可用电源和5伏DC背板电源。该设备还需要来自24伏DC电源的额外3 mA电流。

五、环境适应性

工作温度范围：这种增强型Modbus主/从通信模块可以在-40至85摄氏度（-40至185华氏度）的温度范围内储存，但只能在0至60摄氏度（32至140华氏度）的温度范围内使用。
