NI SBRIO-9607
NI SBRIO-9607

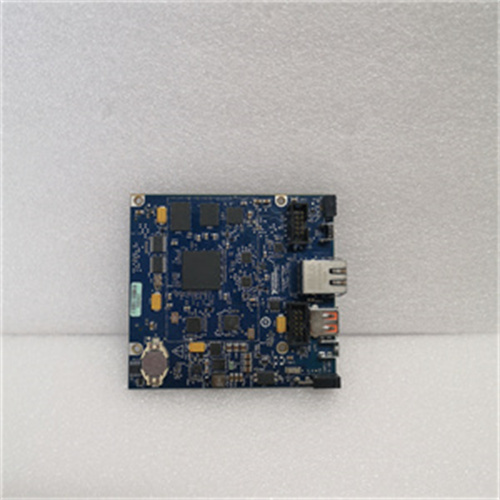

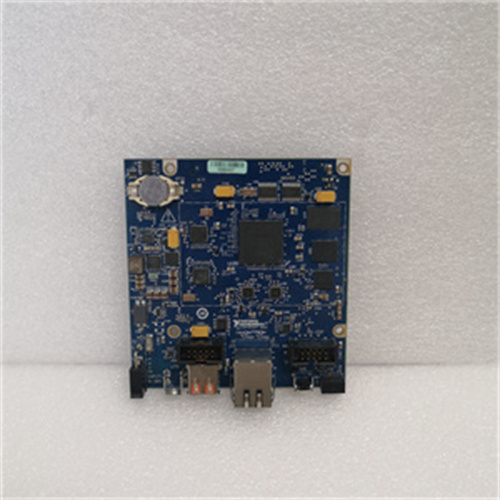

是National Instruments(NI)公司推出的一款Single-Board RIO(Reconfigurable I/O,可重构输入输出)系列嵌入式系统模块,以下是对该产品的详细介绍:
一、产品概述
SBRIO-9607结合了FPGA(Field-Programmable Gate Array,现场可编程门阵列)、嵌入式处理器和丰富的I/O接口,为实时控制、数据采集和信号处理等应用提供了高度灵活和可配置的解决方案。它可用于多种类型的应用软件,包括LabVIEW 2015 FPGA模块、LabVIEW 2015和LabVIEW 2015实时模块。
二、核心组件
嵌入式处理器:SBRIO-9607配备了高性能的嵌入式处理器,采用ARM Cortex-A9架构,具有512MB非易失性存储器和512MB易失性存储器(DRAM),以及667MHz的处理器速度。该处理器用于运行应用程序、实现控制算法和处理数据。
FPGA:该设备包含一个FPGA,可以重新配置以适应不同的实时控制任务和数据处理需求。FPGA的可编程性使其能够提供低延迟和高吞吐量的数据处理能力。用户可以进行FPGA编程,以实现硬件加速和高速数据处理,设计自定义的FPGA逻辑以满足特定应用的需求。
三、I/O接口与连接性
SBRIO-9607提供了丰富的I/O接口,包括数字输入/输出、模拟输入/输出、计数器/定时器和通信接口(如UART、SPI和Ethernet等),用于与外部传感器、执行器和其他设备进行连接。其中,一个RMC(RIO Mezzanine Card)连接器具有96个单端数字输入/输出线,这些数字线直接连接到FPGA,最多可以添加两个额外的外设和C系列设备。
四、操作系统与软件支持
SBRIO-9607模块通常运行实时操作系统,如NI Linux Real-Time(32位),以确保对控制和数据采集任务的可靠实时响应。它还可以与NI的LabVIEW系统设计软件紧密集成,允许用户使用图形化编程方法快速开发应用程序、控制算法和用户界面。此外,该模块还支持高级编程语言(如C/C++)进行编程。
五、应用与特点
工业级设计:SBRIO-9607具有工业级设计,适用于严苛的工业环境和长期稳定运行的应用。
高精度与可靠性:实时操作系统和FPGA的结合确保了高精度和可靠的实时控制性能。
数据采集与处理:模块具备数据采集和处理功能,能够采集传感器数据、执行实时信号处理和生成控制命令。
通信能力:具有多种通信接口选项,便于与其他设备、传感器、执行器和上位机进行数据交换和通信。
