ABB RTAC-01

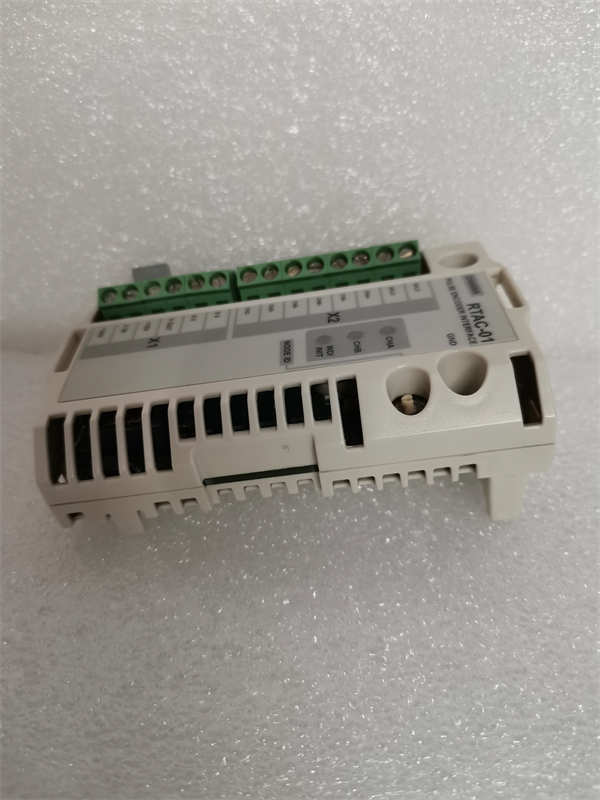

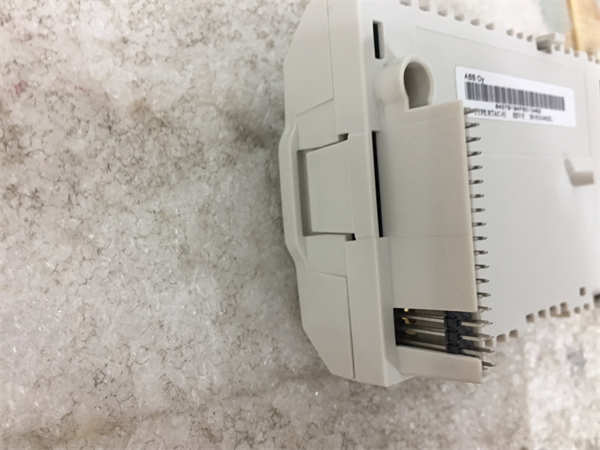

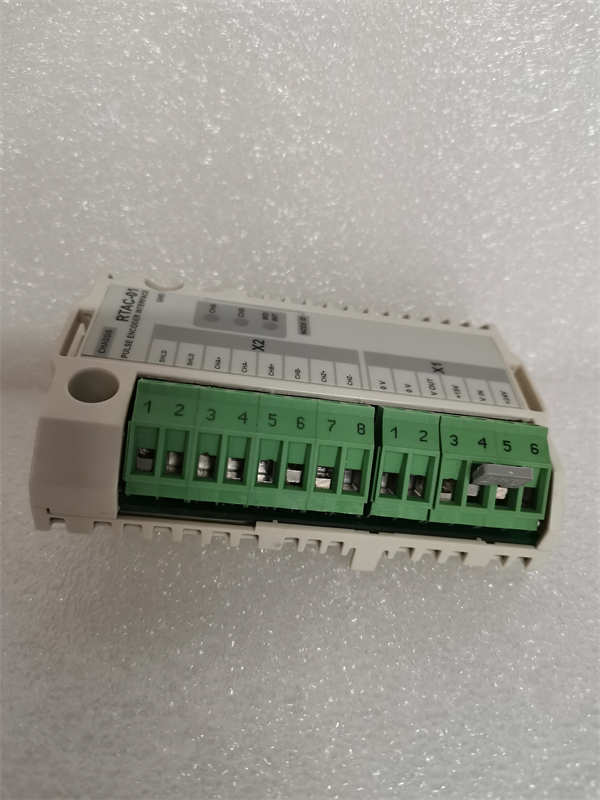

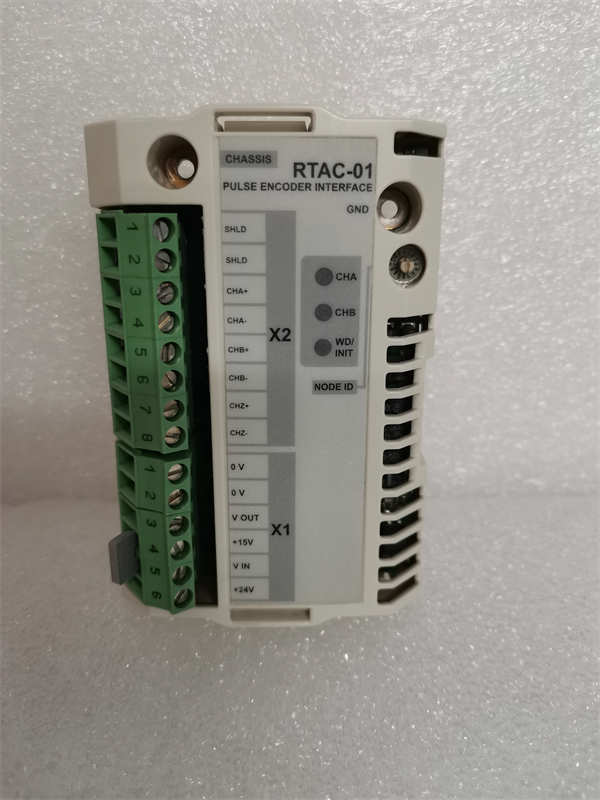

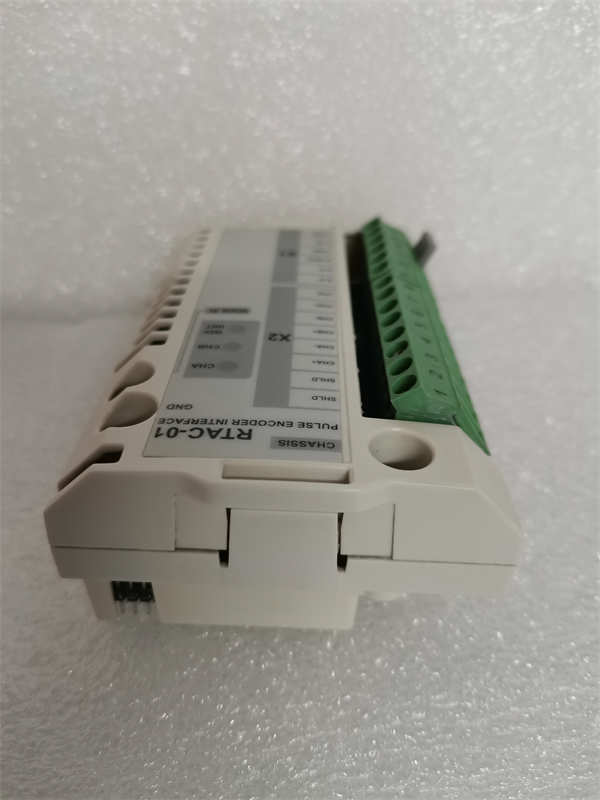

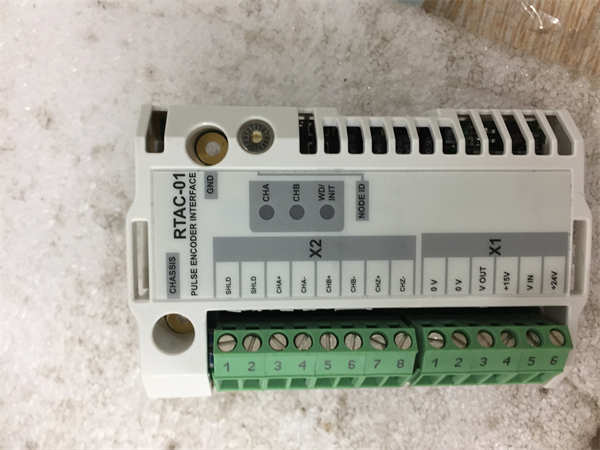

ABB RTAC-01脉冲编码器接口模块详解

产品概述

ABB RTAC-01是一款专为ABB ACS800变频器设计的脉冲编码器接口模块。它能够将外部编码器的脉冲信号转换为变频器可识别的数字信号，从而实现对电机速度、位置等参数的精确控制。

产品特点

兼容性强：与ABB ACS800系列变频器无缝兼容。

高精度：提供高分辨率的脉冲计数，实现精确的位置和速度控制。

灵活配置：支持多种编码器类型和接口方式，满足不同应用需求。

抗干扰能力强：采用先进的数字信号处理技术，有效抑制外部干扰。

易于安装和使用：模块化设计，安装方便，配置简单。

产品参数

参数项参数值

输入信号脉冲信号（A相，B相，Z相）

输入电压5V DC

脉冲频率根据编码器型号而定

分辨率根据编码器型号而定

接口类型ACS800总线

工作温度0°C-50°C

存储温度-25°C-70°C

相对湿度5%-95%（非凝结）

产品作用与用途

精确速度控制：通过获取编码器反馈的脉冲信号，实现对电机的精确速度控制。

位置控制：实现电机的位置控制，用于伺服系统、机床等应用。

闭环控制：构成闭环控制系统，提高系统的稳定性和精度。

同步控制：实现多个电机的同步运行。

应用领域

工业自动化：在各种工业自动化系统中，RTAC-01模块可用于伺服电机控制、位置控制等。

机床：在机床设备中，RTAC-01模块可用于实现高精度的数控加工。

包装机械：在包装机械中，RTAC-01模块可用于实现精确的包装速度和位置控制。

自动化生产线：在自动化生产线中，RTAC-01模块可用于实现各种运动控制功能。
