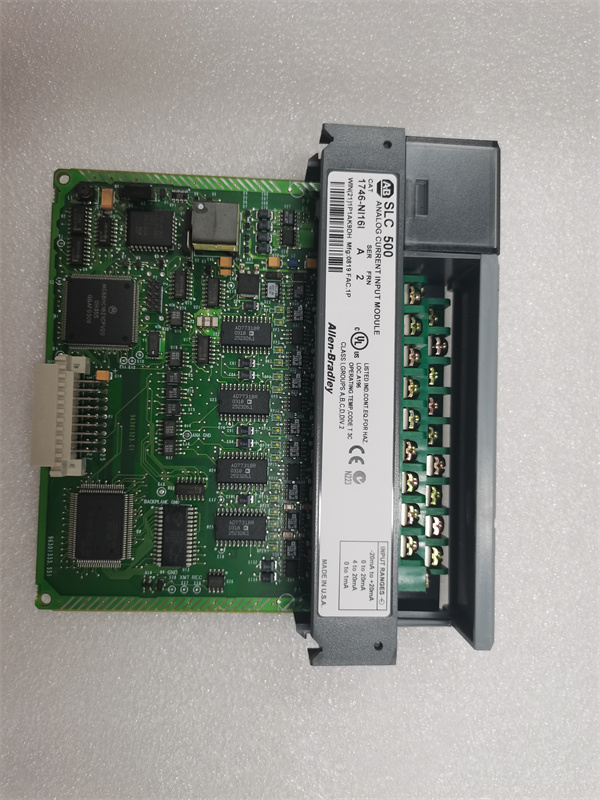

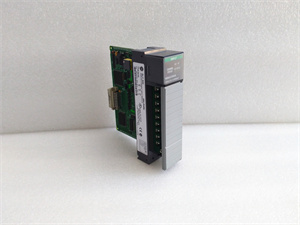

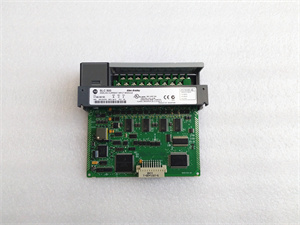

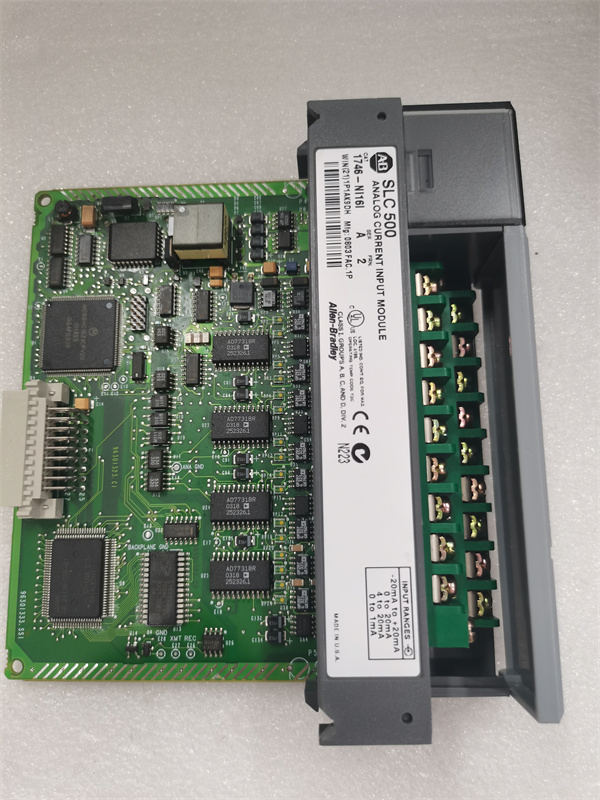

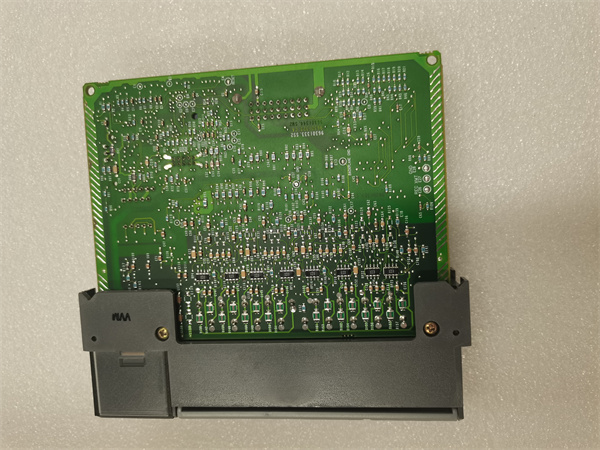

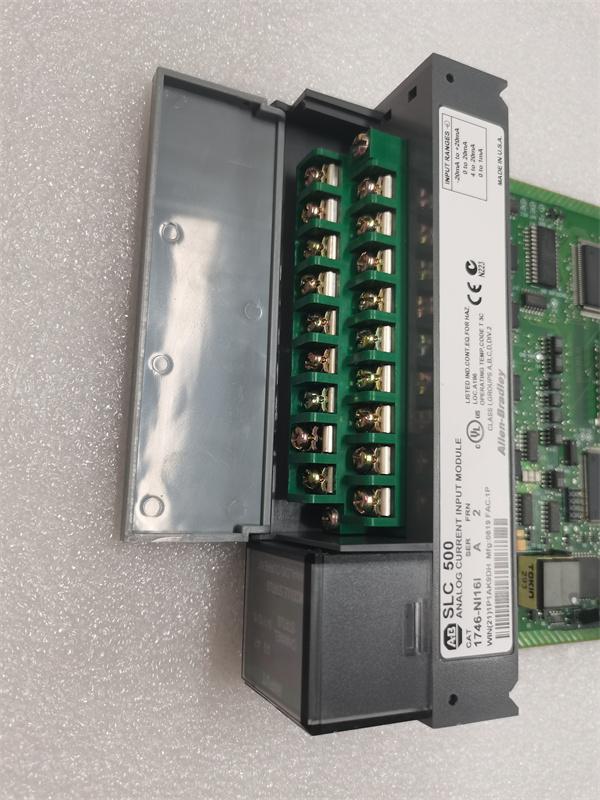

A-B 1746-NI16I

A-B 1746-NI16I产品说明

1746-NI16I是一款高分辨率的模拟输入模块,具有16个输入通道,主要用于接收和处理各种模拟信号,如温度、压力、流量等。这些信号可以用于监控和控制生产过程中的各种物理量。

产品参数

输入通道数量:16个模拟输入通道。

输入分辨率:640 nA。

显示分辨率:1 mV或1µA。

背板电流:在5V下为125 mA,在24V下为75 mA。

最大功耗:2.425W(5V下为0.625W,24V下为1.8W)。

隔离电压测试:在500V AC和710V DC下进行,持续60秒。

输入滤波频率:可选范围为6Hz至250Hz。

输入类型:支持多种输入类型,包括0...20mA、±20mA、4...20mA、0...1mA、±10V DC、0...5V DC、1...5V DC和0...10V DC。

产品规格

公共模式电压范围:±10.25V相对于模拟公共端(任意两个信号端之间最大20.5V)。

输入阻抗:249Ω或20Ω。

最大电压输入:±8V或±30V。

电流输入最大值:±30mA。

系列

该模块属于Allen-Bradley的1746系列,该系列包括多种不同功能的I/O模块,适用于各种工业自动化应用。

特征

高分辨率:模块具有高分辨率的模拟输入功能,能够以高精度采集模拟信号,确保系统的准确性和可靠性。

多功能输入:支持多种电压和电流输入类型,并且可以根据需要选择不同的输入滤波频率。

工业标准:符合工业标准,具有高可靠性和稳定性。

集成性能:模块可以直接插入到SLC 500控制器的背板中,与其他模块和控制器集成在同一个机架内,方便安装和维护。

作用与用途

该模块主要用于工业控制系统中的模拟信号采集和处理应用。它可以接收来自各种传感器的模拟信号,并将这些信号转换为数字信号供控制系统使用。这使得它在制造、过程控制、建筑自动化和水处理等领域得到了广泛应用。

应用领域

1746-NI16I模块广泛应用于各种工业自动化和控制领域,包括但不限于:

制造业

过程控制

建筑自动化

水处理等。
