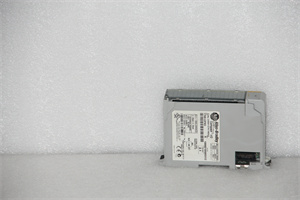

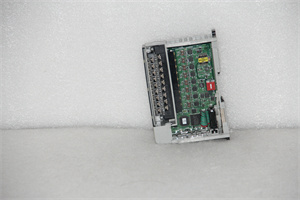

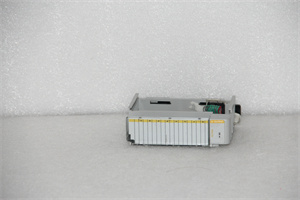

A-B 1769-OF8C

A-B 1769-OF8C产品说明

1769-OF8C是一个具有八（8）个单端电流输出通道的模块，每个通道可以配置为0-20 mA或4-20 mA的输出范围。它采用16位数模转换器（DAC），具有高精度和稳定性。

产品参数

分辨率:16位。

输出类型:单端电流输出。

输出范围:可配置为0-20 mA或4-20 mA。

转换速率:所有通道上的转换速率为5ms，对63%输出的阶跃响应小于2.9 ms。

工作温度范围:0至60摄氏度。

供电电压:外部电源供应必须为直流电压，范围在20.4至26.4伏特之间，最小电流为60毫安。

输出阻抗:大于1欧姆，并且具有短路保护。

重量:约为0.28公斤。

尺寸:4.65英寸x 1.38英寸x 3.43英寸。

产品规格

输出数量:8个单端电流输出通道。

外壳类型:开放式。

兼容控制器:可与CompactLogix和MicroLogix 1500控制器兼容。

系列

该模块属于Allen-Bradley的CompactLogix系列，适用于工业自动化控制系统中的模拟信号输出。

特征

高精度:模块在25摄氏度时的精度是满量程的±0.35%。

安全保护:具有开路和短路保护以及过压保护。

无需现场校准:设备出厂时已校准，无需用户进行现场校准。

集成接线端子:模块包含一个集成的可拆卸接线端子，具有手指安全保护。

作用与用途

1769-OF8C主要用于驱动控制回路的最终控制元件（FCE），例如调制控制阀、变频驱动器（VFD）、定位器等设备。它也可以用于接收和测量元件，如面板仪表、数据记录器、信号分配器等。

应用领域

该模块广泛应用于工业自动化领域，特别是在需要精确模拟信号输出的场合，如化工、石油、天然气、制药、能源等行业。
