IC670ALG230
GE IC670ALG230
GE IC670ALG230产品说明

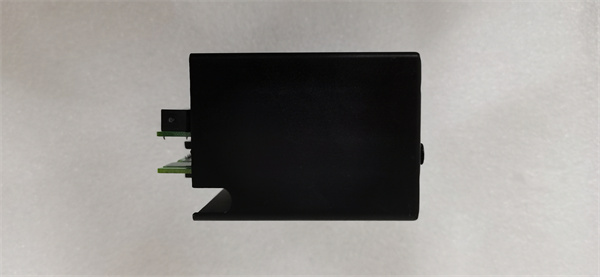

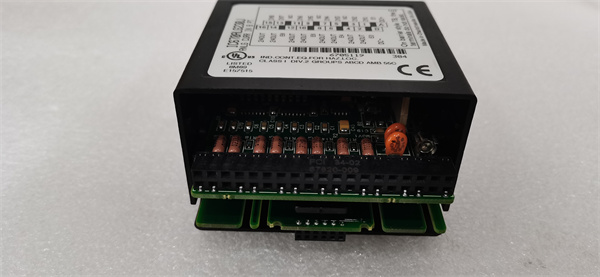

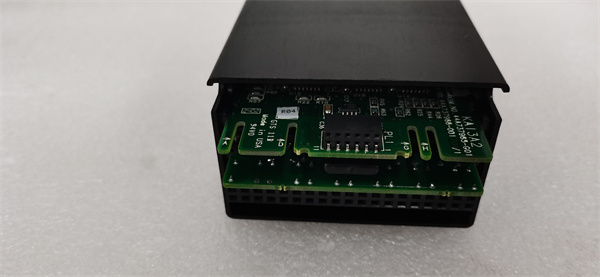

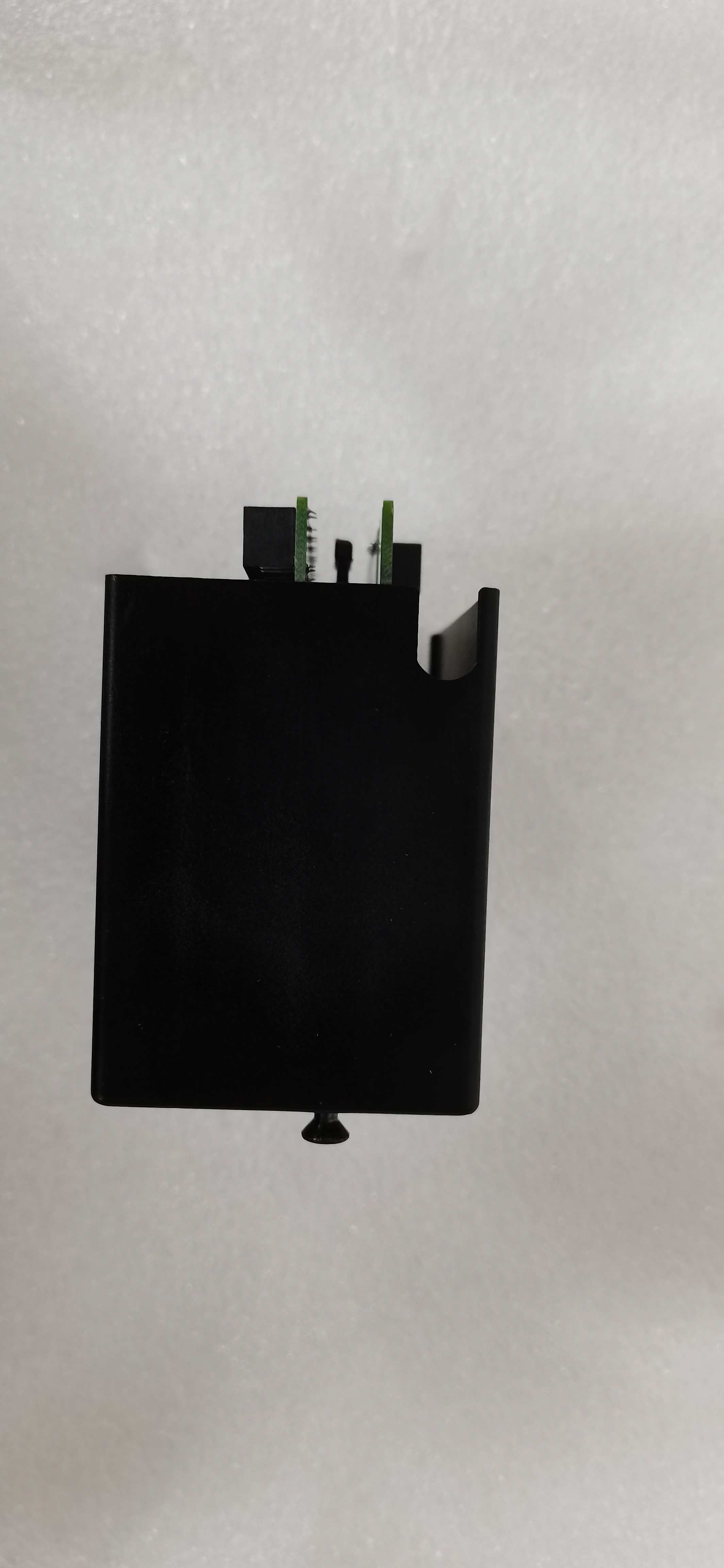

IC670ALG230是一款用于工业自动化和控制系统中的模拟输入模块，属于现场I/O控制产品系列。它具有8个单端模拟输入通道，可以接收0-20 mA和4-20 mA的模拟输入信号。
产品参数
输入通道数量:8个单端输入通道。
输入信号范围:接受0-20 mA和4-20 mA的模拟输入信号。
模拟分辨率:5μA。
数字分辨率:12位。
转换时间:每通道1μs。
额定电流消耗:51 mA，最大来自BIU电源。
输入阻抗:2.87 kohms。
工作电源:需要外部24 VDC电源。
产品规格
模块时钟:60 MHz。
非线性度:满量程的+/-160%。
温度系数:每摄氏度值的+/–.25%，典型值为每摄氏度值的+/–.002%，最大值为每摄氏度值的+/–.005%。
隔离电压:额定值为1500 VAC持续1分钟，连续额定值为250 VAC。
系列
IC670ALG230属于GE Fanuc的现场控制I/O模块系列。
特征
内置模数转换器（ADC）:将接收到的模拟信号转换为数字格式，以便主机CPU处理。
内部保护功能:包括开路检测和超量程故障检测。
一阶RC输入滤波器:典型转换能力为1 Hz。
开放式外壳设计:不防水，适用于非潮湿环境。
作用与用途
IC670ALG230主要用于连接多种类型的现场信号变送器、面板仪表、数据记录器、信号分配器、变频驱动器（VFD）等设备的输出。它能够将这些设备的模拟信号转换为数字信号，供主机CPU进一步处理。
应用领域
该模块广泛应用于大型水泥、石油、矿业、钢铁、船舶等行业。此外，它也适用于其他需要高精度模拟信号输入的工业自动化和控制系统中。
