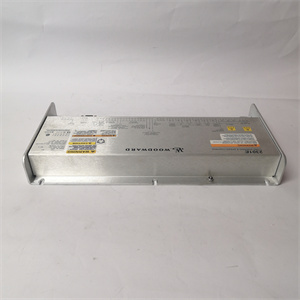

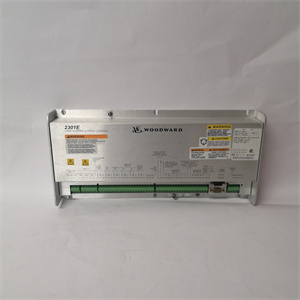

WOODWARD 2301E是一款功能强大的数字负载分担和速度控制器，以下是对其的详细介绍：

一、产品概述

WOODWARD 2301E控制器专为柴油或气体发动机驱动的发电机设计，提供负载分配和速度控制功能。它基于微处理器技术，具有高度的灵活性和可靠性，能够满足各种工业应用的需求。

二、主要特点

灵活配置：

2301E控制器内置灵活配置软件，允许用户使用外部计算机（PC）选择应用程序变体。

通过软件设置，可以轻松更改应用程序以适应不同的发动机转速范围、齿轮齿数以及正反转选择。

向后兼容：

2301E控制器与现有的2301D产品向后兼容，具有相同的占地面积和安装配置。

这确保了用户可以在不改变现有系统布局的情况下，升级到具有增强功能的新控制器。

增强功能：

2301E提供了多个串行端口（如RS-232和RS-422），均带有9针连接器，方便与外部设备进行通信。

附加的状态LED指示灯用于监控电源和RS-422通信状态。

具有故障数据记录功能，能够在停机、峰值速度和负载检测事件中，每10毫秒收集16秒的数据。

多种输出选项：

控制器支持低电流PWM输出，用于驱动伍德沃德L系列、F系列、P系列和PISC执行器。

提供多个可配置的模拟输入和输出，以及离散（开关）输入和输出端，满足不同的控制需求。

高性能控制算法：

2301E控制器采用先进的控制算法，能够实现精确的速度和负载控制。

支持多种动态灵活性，可用于泵或压缩机等应用。

远程监控和控制：

控制器支持远程速度和负载参考输入，方便用户进行远程监控和控制。

可通过可配置的模拟输入进行远程4-20mA速度参考。

合规认证：

2301E控制器符合多种国际标准和合规要求，确保在各种应用环境中的可靠性和安全性。

三、应用领域

WOODWARD 2301E控制器广泛应用于各种工业领域，包括但不限于：

发电行业：用于柴油或气体发动机驱动的发电机组的负载分配和速度控制。

石油和天然气行业：用于压缩机、泵等设备的控制。

制造业：用于自动化生产线、机械设备等的运动控制。

四、技术规格（示例）

请注意，以下技术规格可能因具体型号和配置而有所不同：

工作电压：24伏直流电源供电。

工作温度范围：-40至+70°C（-40至+158°F）。

通信接口：RS-232和RS-422串行端口，可选Modbus串行通信。

输入/输出：多个可配置的模拟输入和输出，离散输入和输出端。
