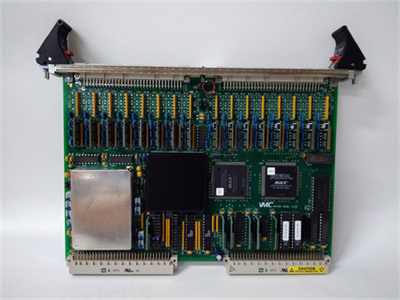

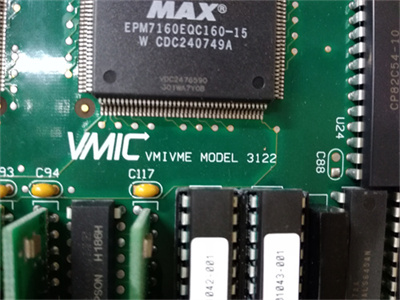

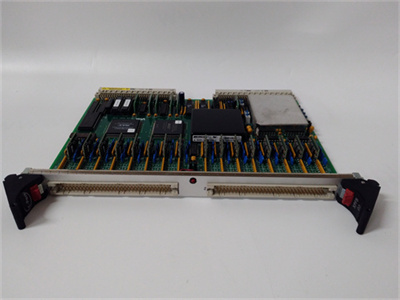

VMIC VMIVME-3122

是一款高性能的16位模数转换器（ADC）板，以下是对其的详细介绍：

一、产品概述

VMIVME-3122是VMIC公司VMEbus模拟输入/输出产品系列中的一员。它具有16位数字化分辨率、程序控制增益、可选转换率以及64个差分或单端模拟输入的自动扫描功能。该电路板可直接与VMIC的信号调理电路板系列连接，对热电偶、热电阻和应变计的输出进行数字化处理。

二、技术规格与参数

模拟输入：

通道数：64个差分或单端模拟输入

输入范围：±2.5V、±5V、±10V、0至+5V、0至+10V（可通过跳线选择）

可编程增益：x1或x10

数字化分辨率：16位

扫描速率：

高性能选件：381Hz至100kHz

标准性能选件：381Hz至50kHz

数据缓冲器：16至1024字双端口数据缓冲器

数据空间：支持短I/O（A16）、标准（A24）或扩展（A32）数据空间的操作

其他特性：

可编程通道块大小和缓冲区大小

可选低通输入滤波器

连续和突发运行模式

自由运行或外部/内部触发

用于中扫描或末扫描指示的总线中断器

用于定时数据突发的可编程间隔定时器

三、功能特点

高分辨率与高精度：16位数字化分辨率提供卓越的动态范围和模拟输入通道密度，确保数据采集的准确性。

灵活性与可编程性：支持多种操作模式，包括自动扫描、数据突发和外部同步。每个通道的增益可单独编程，也可通过软件设置为所有通道通用的固定增益。通道增益可通过软件选择为x1或x10。

高效数据处理：双端口数据存储器、板载定时器和可编程总线中断器使VMIVME-3122能够支持大量的模拟输入流量，并将主机处理器的参与度降至最低。模拟输入按顺序进行扫描和数字化，数字值存储在双端口数据缓冲器中，可随时从VME总线访问。

易于同步与扩展：多块电路板可以同步在一起，使多达16块电路板能够同时启动每次扫描，方便大规模数据采集系统的构建。

四、应用场景

VMIVME-3122适用于各种需要高精度和高分辨率模拟信号数字化的应用场景，包括但不限于：

工厂自动化：在自动化生产线上，对传感器输出的模拟信号进行数字化处理，实现生产过程的实时监控和控制。

过程控制：在化工、石油、天然气等行业中，对生产过程中的温度、压力、流量等参数进行数字化采集和监控，确保生产过程的稳定性和安全性。

数据采集系统：构建高精度数据采集系统，用于科研实验、环境监测等领域的数据采集和分析。

培训模拟器：在培训模拟器中，对模拟信号进行数字化处理，用于模拟真实环境中的各种参数和条件。

实验室仪器：在实验室中，对实验仪器输出的模拟信号进行数字化处理，方便数据的记录和分析。
