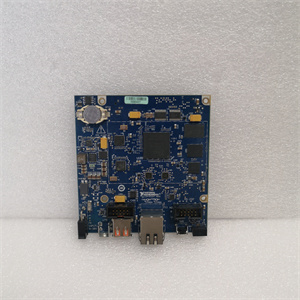

NI SBRIO-9607

是由美国国家仪器公司（National Instruments，简称NI）推出的一款嵌入式系统控制主板模块，也称为CompactRIO单板控制器。以下是关于NI SBRIO-9607的详细介绍：

一、产品概述

NI SBRIO-9607是Single-Board RIO（Reconfigurable I/O）系列的一种嵌入式系统模块，它结合了高性能的嵌入式处理器、可编程门阵列（FPGA）以及丰富的I/O接口，为实时控制、数据采集和信号处理等应用提供了高度灵活和可配置的解决方案。

二、核心组件

嵌入式处理器：

通常采用ARM Cortex-A9架构，用于运行应用程序、实现控制算法和处理数据。

该模块配备有高性能的双核处理器，提供667 MHz的处理器速度。

FPGA：

该设备包含一个可重新配置的FPGA，可以适应不同的实时控制任务和数据处理需求。

FPGA的可编程性使其能够提供低延迟和高吞吐量的数据处理能力。

具体型号可能为Xilinx Zynq-7000系列或Zynq-7020 FPGA。

存储器：

配备512 MB的非易失性存储器和512 MB的易失性存储器（DRAM），用于存储数据和程序。

三、I/O接口

NI SBRIO-9607提供了丰富的I/O接口，以满足与外部设备连接的需求：

数字输入/输出（DIO）：提供多条数字I/O线，用于连接传感器、执行器等数字设备。

模拟输入/输出（AI/AO）：支持模拟信号的输入和输出，用于处理模拟传感器和执行器的信号。

计数器/定时器：提供计数器和定时器功能，用于精确的时间控制和计数任务。

通信接口：包括千兆以太网、CAN总线、串行端口（如UART、SPI）等，用于与其他设备、传感器和执行器进行数据交换和通信。

四、操作系统与软件支持

操作系统：

NI SBRIO-9607通常运行基于实时操作系统（RTOS）的NI Linux Real-Time操作系统，以确保高精度和可靠的实时控制性能。

软件支持：

该模块可以与NI的LabVIEW系统设计软件紧密集成，允许用户使用图形化编程方法快速开发应用程序、控制算法和用户界面。

支持多种编程语言，如LabVIEW、C/C++以及FPGA编程语言，以满足不同用户的需求。

五、应用与特点

应用：

NI SBRIO-9607适用于各种需要高精度、快速数据采集和处理的工业自动化和控制系统应用。

它特别适合于需要实时控制、数据采集和信号处理等任务的场合。

特点：

高性能：配备高性能的处理器和FPGA，能够处理复杂的数据采集和控制任务。

灵活性：通过可编程的FPGA和丰富的I/O接口，提供了高度的灵活性和可配置性。

可靠性：采用工业级设计，适用于严苛的工业环境和长期稳定运行的应用。

宽温度范围：通常设计为在-40°C至+85°C的温度范围内运行，能够在各种恶劣环境中稳定运行。
