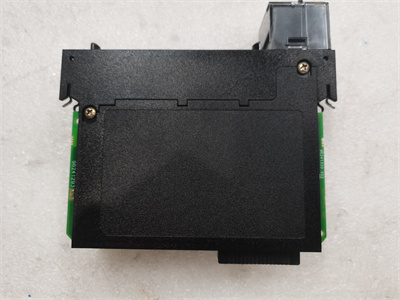

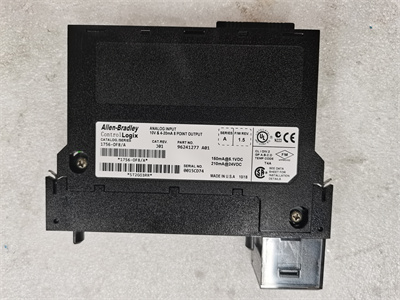

A-B 1756-OF8

是由美国罗克韦尔自动化（Allen-Bradley，简称AB）公司生产的模拟输出模块，通常用于ControlLogix PLC（可编程逻辑控制器）系统中。以下是对该模块的详细介绍：

一、主要特点

模拟输出：具有8个电压或电流模拟输出，可灵活配置以满足不同的应用需求。

输出能力：输出额定值为±10伏或0至20毫安，电压或电流输出范围为-10至10伏或4至20毫安，提供了广泛的输出选择。

信号分辨率：在21毫安时信号分辨率为15位，10.4伏时也为15位，确保了高精度的输出控制。

功耗：电路的大功耗为5.8瓦，总额定功率同样为5.8瓦，符合节能要求。

背板电流：在24伏直流时，背板电流为210毫安；在5.1伏时，背板电流为150毫安直流伏特，确保了稳定的电流供应。

二、性能参数

保护机制：具有电路检测功能，能在24伏直流电时提供过压保护，并通过电子方式将电流限制为21毫安或更小电流来提供短路保护，有效保护模块免受损坏。

扫描时间：浮点扫描时间为12毫秒，整数的扫描时间为8毫秒，确保了快速的数据处理速度。

总模块误差：在电压模式下为0.15%，在电流模式下为0.3%，确保了高精度的输出。

温度与外壳：具有T4A（北美）、T4（ATEX）和T4（IEC）温度代码，并采用开放式外壳，适用于各种工业环境。

三、其他特性

电压或电流建立时间：2毫秒，确保了快速的响应速度。

校准精度：0.05%，确保了高精度的输出控制。

模块校准间隔：12个月，建议定期校准以确保模块的准确性。

可编程性：可以通过编程或配置软件进行参数设置和功能定制，以满足不同的应用需求。

多种通信接口：如以太网接口、控制网络接口等，以实现与其他设备和系统的数据交换和通信。

四、应用场景

A-B 1756-OF8模拟输出模块适用于各种需要精确模拟输出的应用场景，如制造业、化工厂、电力站等。它可以作为控制系统的核心部件之一，与其他设备和系统协同工作，实现对各种工艺参数的精确控制和监测。
