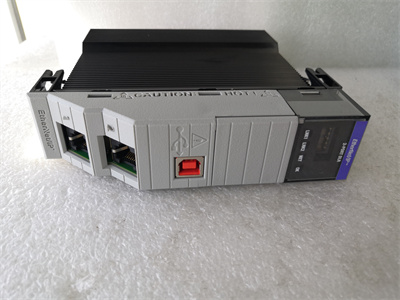

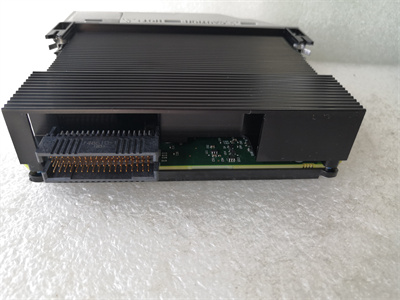

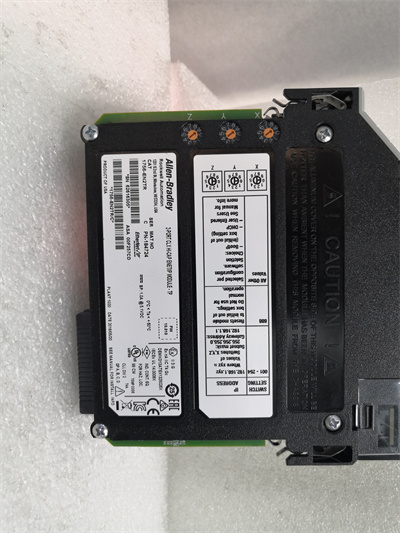

A-B 1756-EN2TR

是由美国罗克韦尔自动化公司生产的以太网模块，以下是关于该模块的详细介绍：

一、基本概述

品牌与型号：A-B（罗克韦尔自动化），型号1756-EN2TR。

用途：主要用于将控制器连接到以太网，实现数据的高速传输和远程监控。

二、技术规格与参数

支持的协议：支持TCP/IP协议和以太网/IP协议，但不支持Devicenet协议以及其他总线系统的协议。

冗余功能：支持冗余功能，提高系统的可靠性和稳定性。

功率消耗：5.1瓦。

热量消耗：17.4 BTU/h。

外壳类型等级：无（开放式）。

端口数量：2个以太网RJ45类别5端口。

以太网电缆：802.3兼容的屏蔽或非屏蔽双绞线。

通讯速率：10/100 Mbps，满足工业环境下的高速数据传输需求。

支持的连接数：最大TCP连接数为128，CIP连接数为256（CIP连接可用于所有显式或隐式应用）。

电流：1A 5.1V DC，3mA 24V DC。

隔离电压：30V（连续），基本绝缘类型适用于以太网到背板、USB到背板以及USB到以太网（仅适用于1756-EN2T/D、1756-EN2TR/C、1756-EN3TR/B系列）。

槽宽度：1。

防爆等级：T4。

环境空气温度：最高60°C。

存储温度：-40°C。

CIP未连接消息：128+128（背板+以太网）。

布线类别：2个以太网端口，可能包含3个USB端口（但具体USB端口参数需进一步查询）。

三、特点与应用

高速传输：支持高达100 Mbps的网络速度，确保数据在工业环境中的实时传输。

灵活配置：可通过软件设置模块的IP地址和子网掩码，方便集成到各种网络环境中。

安全可靠：内置故障诊断和恢复机制，有效应对网络故障，保证系统稳定运行。

广泛应用：适用于各种工业自动化应用，如PLC控制器与以太网之间的连接和数据传输。
