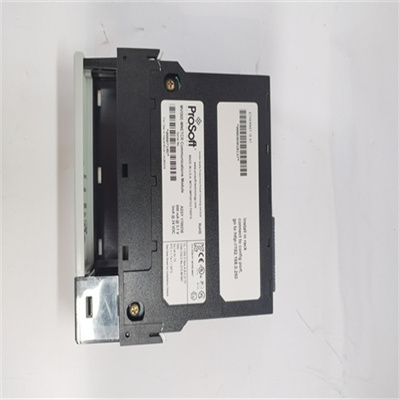

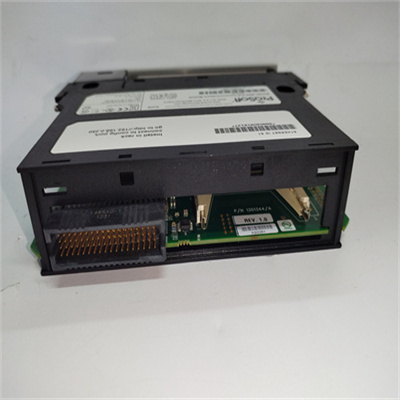

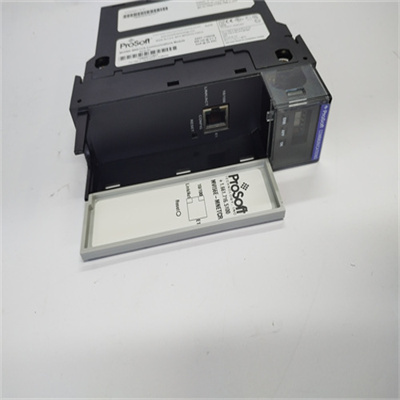

PROSOFT MVI56E-MNETC

是一款由ProSoft Technology公司制造的Modbus TCP/IP多客户端/服务器增强型网络接口模块。以下是对该模块的详细介绍：

一、产品概述

PROSOFT MVI56E-MNETC模块专为罗克韦尔自动化的ControlLogix平台设计，支持在单个插槽中实现多个Modbus TCP/IP客户端和/或服务器连接。该模块具有强大的系统功能和广泛的兼容性，能够满足工业自动化系统对实时性和可靠性的要求。

二、主要特点

多客户端/服务器功能：

允许在单个模块上配置多个Modbus TCP/IP客户端和/或服务器，从而简化了与多个Modbus设备的通信。

支持多达30个Modbus客户端和20个Modbus服务器连接。

增强型性能：

设计用于处理高数据量和复杂的通信任务。

在多服务器架构中表现出更高的响应速度，减少对其他服务器的影响。

易于配置和管理：

通过简单的配置步骤，用户可以轻松地设置模块作为Modbus客户端或服务器。

可以定义所需的通信参数，如IP地址、端口号等。

广泛的兼容性：

与多种Modbus设备兼容，包括传感器、执行器、PLC和其他自动化组件。

支持与旧版本的Modbus和单插槽1756 ControlLogix背板兼容。

其他特点：

配有单个以太网通信端口，支持10/100 Mbps传输速率。

能够检测自动交叉电缆的使用情况。

支持使用工业级CompactFlash卡进行灾难恢复和快速更换。

设有LED指示灯，用于显示模块状态、电池状态和应用状态。

三、技术规格

电源：

工作电压：24Vdc/120Vac。

功耗：800 VDC的功耗为5mA，3 VDC可用电源的24 mA。

通信：

以太网端口：单个以太网通信端口，支持10/100 Mbps传输速率。

Modbus TCP/IP：支持多达502个连接在服务端口10(MBAP)上，最多支持2000个独立服务器在服务端口10（封装）上。

环境：

工作温度：0到60摄氏度（32到140华氏度）。

存储温度：-25到70摄氏度（-13到158华氏度）。

软件支持：

需要ProSoft配置生成器（PCB）来输入模块的配置。

支持梯形逻辑和附加指令，用于模块和处理器之间的数据传输。

四、应用场景

PROSOFT MVI56E-MNETC模块可用于连接和通信各种Modbus TCP/IP设备，如远程监控系统、能源管理系统、楼宇自动化系统等。通过该模块，用户可以轻松地实现数据采集、控制、监控和分析等功能，提高工业自动化系统的效率和可靠性。
