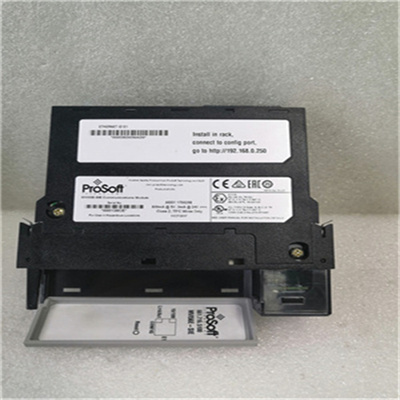

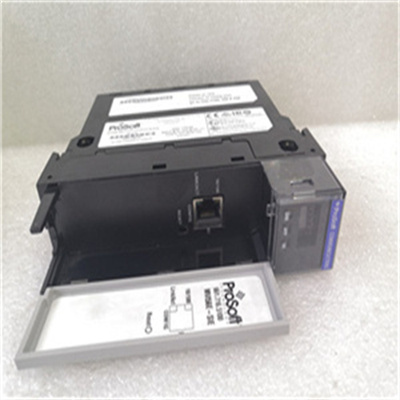

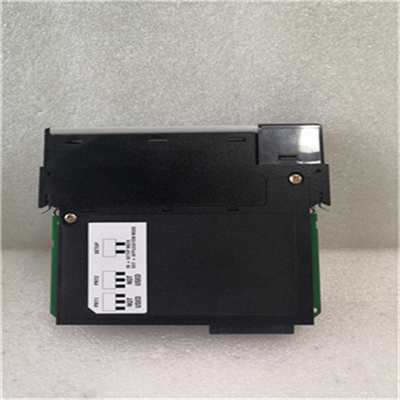

ProSoft Technology MVI56E-SIE

是一款专为ControlLogix系统设计的西门子工业以太网客户端通信模块。以下是对该模块的详细介绍：

一、主要功能

MVI56E-SIE模块允许Rockwell Automation的ControlLogix可编程自动化控制器（PAC）作为以太网客户端，与多达20个作为以太网服务器的西门子S7系列PLC（包括S7-200、S7-300、S7-400、S7-1200和S7-1500）进行连接和通信。

二、技术规格与特点

兼容性：该模块兼容单插槽1756 ControlLogix背板。

以太网配置：支持10/100 Mbps以太网，具有自动交叉检测功能。以太网接口为RJ-45接口，带有用于链路和活动的LED指示灯。

显示与诊断：模块上配备4个字符的字母数字LED显示屏，用于显示状态和诊断信息。同时，还提供LED指示灯，用于显示电池状态、应用状态和模块状态。

电源与负载：在800伏直流时电流负载为5毫安，在3伏直流时为23毫安。

工作环境：工作温度范围为32至140华氏度（约0至60摄氏度），存储温度范围为-40至185华氏度（约-40至85摄氏度）。振动额定值为5G，从10赫兹到150赫兹。工作冲击等级为30G。

配置与管理：使用ProSoft Configuration Builder（PCB）图形配置工具来管理配置文件，并查看通信和模块诊断信息。

数据存储器映射：用户可定义多达5000个16位寄存器的模块数据存储器映射。

附加功能：支持CIPconnect网络配置和诊断监控功能（需使用ControlLogix 1756-ENxT和1756-CNB模块以及EtherNet/IP直通通信）。提供附加指令（AOI）用于模块和处理器之间的数据传输。

三、组件与配件

MVI56E-SIE模块随附一根5英尺以太网电缆（直通配置）和包含模块配置工具的ProSoft解决方案CD或DVD。

四、认证与标准

该模块通过了RoHS、CE和IECEx标准的认证，确保了其质量和安全性。

综上所述，ProSoft Technology的MVI56E-SIE模块是一款功能强大、技术先进的西门子工业以太网客户端通信模块，适用于需要实现Rockwell Automation ControlLogix PAC与西门子S7系列PLC之间高效通信的工业自动化应用场景。
