NI SCXI-1193

是由National Instruments（美国国家仪器公司，简称NI）生产的一款高密度、高性能的32通道RF（射频）多路复用器开关模块。以下是关于NI SCXI-1193的详细介绍：

一、主要特性

高密度与多通道：

SCXI-1193提供了32个通道，适用于需要处理大量信号的应用场景。

灵活配置：

该模块可以通过编程配置为多种拓扑结构，如四路8x1多路复用器、四路4x1端接多路复用器、双路16x1多路复用器、双路8x1端接多路复用器、32x1多路复用器、16x1端接多路复用器和独立模块等。

高带宽与信号处理能力：

SCXI-1193能够承受从DC到超过500MHz的信号频率，适用于高频信号的多路复用和处理。

耐用性与可靠性：

该模块具有高度灵活性和耐用性，适用于各种工业和实验室环境。

二、物理与电气规格

物理尺寸：

SCXI-1193的尺寸为1.2 x 6.8 x 7.8英寸（约30.48 x 172.72 x 198.12毫米），重量为2盎司（约56.7克）。

连接器：

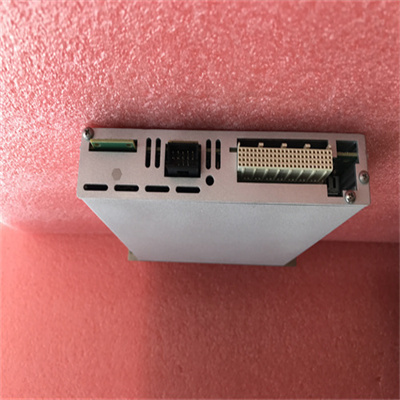

配备36个用于I/O连接器的MCX插孔和2个用于触发连接器的SMB插孔。

继电器材料：

使用银钯和金制成的继电器，确保良好的电气性能和耐久性。

最大扫描速率：

每秒100次操作，满足快速信号切换的需求。

三、工作环境与兼容性

工作温度范围：

推荐的工作温度范围为0°C至50°C，储存温度范围为-20°C至70°C。

湿度范围：

非冷凝湿度范围为5%至85%。

兼容性：

SCXI-1193可以与高频设备集成，如NI的PXI-5404频率发生器和PXI-5112高速数字转换器，用于实时仿真系统和其他需要精确数据采集和信号传输的应用。

四、应用场景与优势

应用场景：

SCXI-1193适用于各种需要高频信号多路复用的应用场景，如通信测试、电子测量、自动化测试系统等。

优势：

高密度设计使得在有限的空间内可以集成更多的通道，提高了系统的紧凑性和效率。

多种配置模式使得SCXI-1193可以灵活适应不同的应用需求。

高带宽和信号处理能力确保了高频信号的准确传输和处理。

耐用性和可靠性使得该模块在各种工业和实验室环境中都能表现出色。

综上所述，NI SCXI-1193是一款功能强大、配置灵活的高密度RF多路复用器开关模块，适用于各种需要精确数据采集和信号传输的工业和实验室环境。
