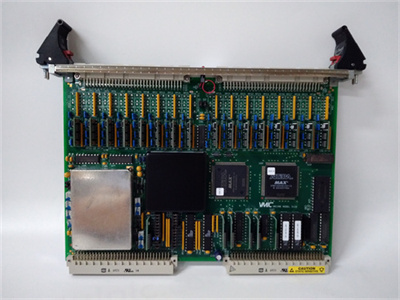

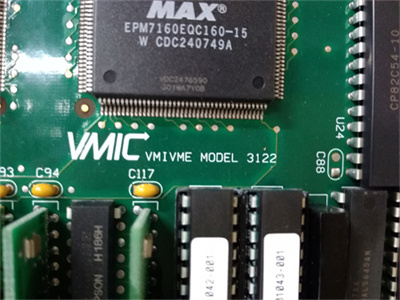

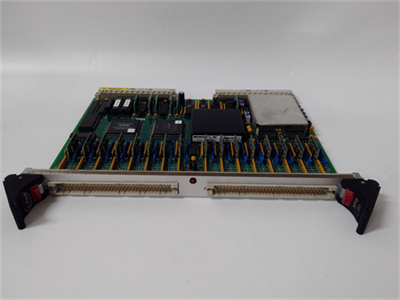

VMIC VMIVME-3122

是一款适用于VME总线系统的高性能16位模数转换器板，以下是对其的详细介绍：

一、产品概述

VMIVME-3122是VMIC公司VMEbus模拟输入/输出产品系列中的一员，具有16位数字化分辨率、程序控制增益、可选转换率以及64个差分或单端模拟输入的自动扫描功能。它以其出色的动态范围和模拟输入通道密度，以及多种操作模式（包括自动扫描、数据突发和外部同步）而著称。

二、主要特点与功能

模拟输入：

支持16、32或64个差分或单端模拟输入。

64个差分或单端模拟输入具备自动扫描功能。

数字化分辨率：

16位A/D转换，提供高精度的数字化输出。

转换率与扫描速率：

提供可选的扫描速率，高性能选件可达381Hz至100kHz，标准性能选件可达381Hz至50kHz。

可编程增益：

可编程增益为x1或x10，允许用户根据需求调整输入信号的放大倍数。

A/D转换器范围：

A/D转换器支持多种电压范围，包括±2.5V、±5V、±10V、0至+5V和0至+10V。

数据缓冲器：

配备16至1,024字的双端口数据缓冲器，支持高效的数据传输和存储。

数据空间：

可在短I/O（A16）、标准（A24）或扩展（A32）数据空间内运行，满足不同系统的需求。

其他功能：

可编程通道块大小和缓冲区大小，提供灵活的配置选项。

可选低通输入滤波器，用于平滑输入信号。

支持连续和突发运行模式，以及自由运行或外部/内部触发。

配备用于中扫描或末扫描指示的总线中断器，以及用于定时数据突发的可编程间隔定时器。

三、应用与优势

VMIVME-3122可直接与VMIC的信号调理电路板系列连接，对热电偶、热电阻和应变计的输出进行数字化处理。其灵活性和性能使其适用于多种系统应用，包括工厂自动化、过程控制、数据采集系统、培训模拟器和实验室仪器等。

该电路板的主要优势包括：

高分辨率：16位数字化分辨率提供高精度的测量和转换。

多通道输入：支持多达64个差分或单端模拟输入，满足大规模数据采集的需求。

可编程性：增益、通道块大小、缓冲区大小等均可编程，提供灵活的配置选项。

高效数据传输：双端口数据缓冲器支持高效的数据传输和存储，提高系统性能。

易于集成：可直接与VMIC的信号调理电路板系列连接，简化系统集成过程。
