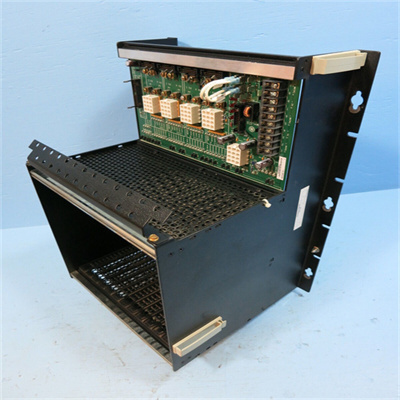

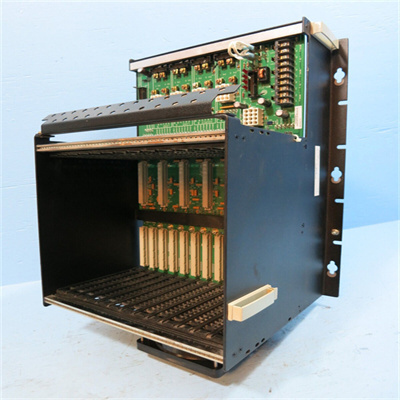

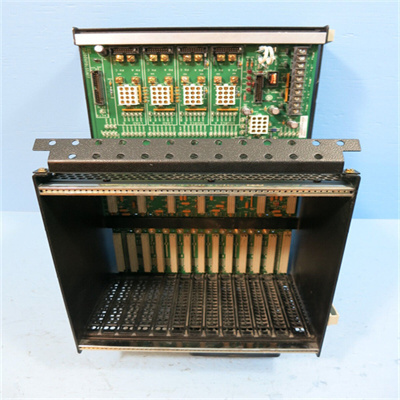

GE DS200VPBLG1A

是一款由通用电气（GE）生产的VME背板，以下是对该产品的详细介绍：

一、基本信息

品牌：通用电气（GE）

型号：DS200VPBLG1A

产地：美国

功能描述：VME背板，用于负载换向器逆变器控制系统以及13槽机箱

二、产品特点与规格

多层板设计：DS200VPBLG1A采用多层板设计，将数字和模拟电源层分开，以提高电路的稳定性和性能。

J2和J3部分：背板上分为J2和J3两部分。J2部分用于支持多个板卡，包括DSPC板、最多三个门分配和状态板、一个I/O扩展器和一个带两个备用插槽的激励器板。J3部分通常用于由于空间或其他限制而不在电路板正面的外部连接，并与背板建立电源连接。

电源插头与连接器：该背板具有10个电源插头和34针带状连接器，用于与激励器等设备连接。

测试点：背板上设有60个弹簧环测试点，可用于访问输入电源上的三相交流电以及正负直流输出产生的数字和模拟信号。其中，测试点55和62到118分配给J2连接器中的引脚，仅供工厂使用。

诊断连接器：DS200VPBLG1A配备了一个26针离散电缆连接器作为诊断连接器，用于为J1处理器提供输入/输出连接。

转速计设置：该背板具有两个主要的转速计设置，包括跳线和接线端子。所有转速计信号都通过这些跳线传递。

三、应用领域

GE DS200VPBLG1A背板主要用于工业自动化控制系统，特别是负载换向器逆变器控制系统。它适用于需要高精度和高可靠性电路连接的工业环境。

四、产品优势

高稳定性：多层板设计和数字和模拟电源层的分离有助于提高电路的稳定性。

灵活性：J2和J3部分的设计使得该背板能够支持多种板卡的连接，满足不同的应用需求。

易于维护：设有多个测试点和诊断连接器，方便用户进行故障排查和维护。
