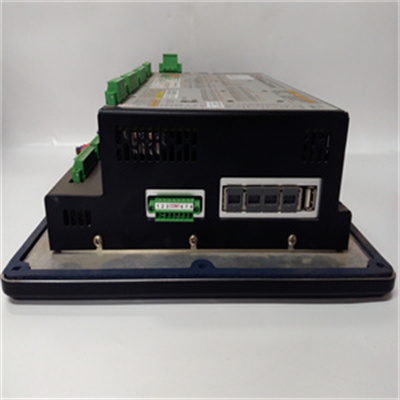

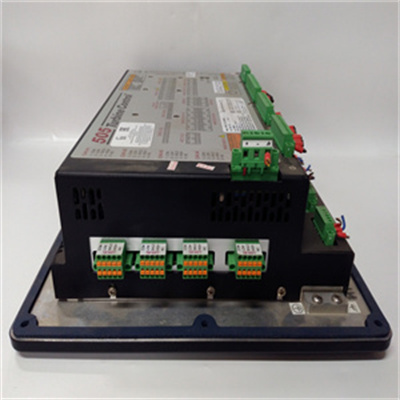

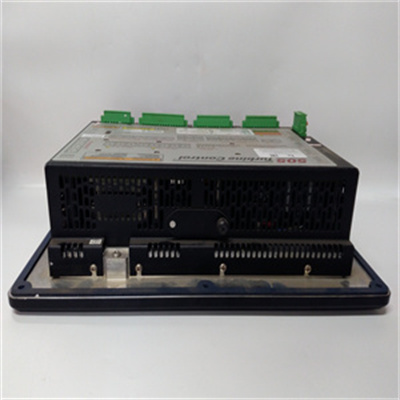

Woodward 8200-1302

是Woodward 505D系列数字调速器涡轮控制产品中的一个型号，以下是对该产品的详细解析：

一、产品概述

Woodward 8200-1302是一款集成图形前面板HMI（人机界面）的数字调速器，主要用于控制蒸汽轮机。它采用先进的微处理器技术，具有高度的可靠性和稳定性，能够满足各种工业应用的需求。

二、技术规格

输入电压：LV 18-36 VDC隔离

工作温度：-22-158°F（-30-70°C）

屏幕尺寸：8.4英寸液晶显示器

储存温度：-22-158°F（-30-70°C）

外壳：IACS UR E10型（商用船用），具有ATEX、IP-54和污染等级3认证

模拟输入：4-20 mA通道（带回路电源），可配置为27种功能中的任何一种

触点输入：额外的二十个触点输入，前四个默认用于停机提升速度设定点、复位和降低速度设定点

控制输出：两个4-20 mA控制输出和八个Form-C继电器触点输出

通信：可通过Modbus通信端口进行配置

三、功能特点

自动启动排序：支持热启动和冷启动的自动启动顺序，具有温度输入选项。

临界速度回避：在三个速度带上具有临界速度规避功能。

报警与跳闸：具有十个外部报警输入和十个外部DI跳闸输入，带有相关RTC时间戳的跳闸和报警事件的跳闸指示。

操作模式：提供三种正常操作模式，包括配置、操作和校准模式。

冗余速度输入：包括两个冗余速度输入，可接受磁性拾波装置、涡流探头或接近探头。

前面板控制：前面板包括紧急跳闸键、退格/删除键、换档键以及视图、模式、ESC和主页键等，方便用户进行操作和控制。

四、应用领域

Woodward 8200-1302广泛应用于工业自动化、能源管理、船舶控制以及燃气轮机和蒸汽轮机的速度和功率输出调节等领域。其高度的可靠性和稳定性使得它成为各种工业应用中的理想选择。
