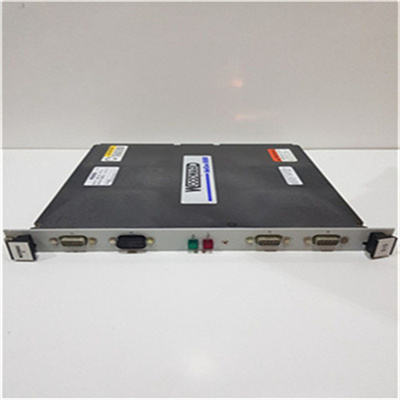

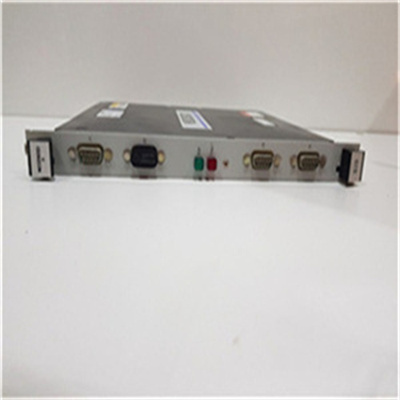

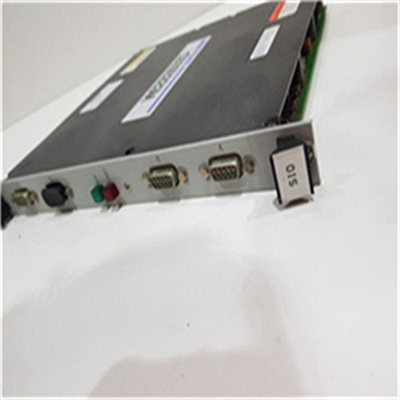

WOODWARD 5464-414

是一款输入模块，通常用于电气系统、电镀、电解行业中的交流大电流的测量和控制。以下是对该产品的详细介绍：

一、产品特点

输入无饱和：

由于采用Rogowski原理，摒弃了传统的互感器原理或霍尔原理中必须使用的磁芯，使得产品的输入范围可以很大而不影响性能。

响应时间快：

响应时间可以达到微秒（us）级别，适用于电力系统中的故障录波等方面。

频响宽：

频宽范围可以达到20kHz以上，适用于输入波形复杂等信号检测。

线性好：

产品输出的线性度可以达到0.2%，能够准确反映输入信号的大小。

精度高：

产品整体的精度在1%以内。

体积小、重量轻：

相比传统的互感器原理和霍尔原理的产品，在相同输入量程的条件下，本产品的体积更小、重量更轻。

二、主要技术指标

额定输入：0～20kAAC

额定输出：0～20mADC，0～5VDC，4～20mADC

精度：1.0级

线性范围：0～120%

隔离耐压：5000VDC/1分钟

辅助电源：+12VDC，±12VDC，+24VDC

工作温度：-20℃～+60℃

温度漂移：<300ppm/℃

三、产品接线与安装

产品组成：

产品分为传感头和积分器两部分，传感头与积分器通过屏蔽线相连。

接线说明：

传感头输入端连接至积分器的1、2脚。

传感头接地端连接至积分器的3脚。

积分器辅助电源输入端连接至7、8脚。

输出信号接地端连接至13脚。

跟踪电压输出端连接至14脚。

直流电压输出端连接至15脚。

直流电流输出端连接至16脚。

安装方式：

积分器采用DIN35导轨式安装或螺钉固定安装。

四、应用领域

WOODWARD 5464-414输入模块适用于各种电气系统、电镀、电解行业中的交流大电流的测量和控制。其高精度、快响应时间和宽频响等特点使其成为工业自动化和电力系统中的关键组件。
