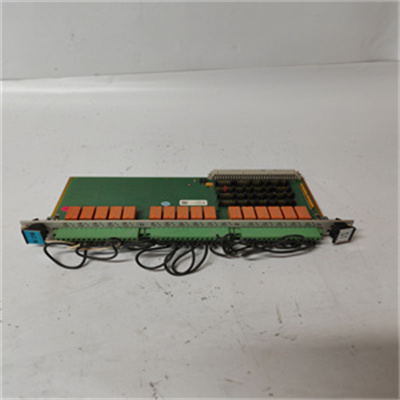

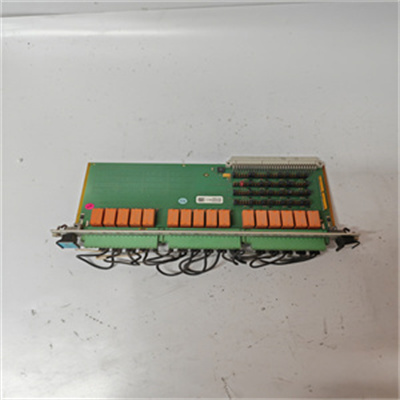

Vibro-meter VM600 RLC16

是一款继电器卡，以下是关于该产品的详细解析：

一、产品概述

Vibro-meter VM600 RLC16继电器卡设计用于美捷特传感系统公司VM600系列振动计产品线的机械保护系统以及状态和性能监测系统。它是一种可选卡，主要用于IOC4T输入/输出卡上的四个继电器不足以满足应用要求，需要额外继电器时。

二、产品特点

继电器配置：

RLC16包含16个带转换触点的继电器，每个继电器与VM600机架后部螺丝端子排上的3个端子相关联。

继电器由软件控制下的集电极开路驱动器控制。

卡上的跳线允许选择继电器正常通电（NE）或正常断电（NDE）。

继电器触点：

继电器触点排列为1个COM、1个NC和1个NO触点/继电器。

额定电压为250 VAC，额定电流为5 AAC。

最大分断能力（无触点保护）为1250 VA。

电气性能：

电源电压为+5 VDC，每个继电器消耗40 mA。

继电器操作/释放/回弹时间通常为8/8/6毫秒。

物理特性：

高度为6U（262毫米，10.3英寸），宽度为20毫米（0.8英寸），深度为125毫米（4.9英寸）。

重量为0.30千克（0.66磅）。

环境适应性：

工作环境温度范围为-25至+65°C（-13至+149°F），湿度范围为0至90%无冷凝。

存储环境温度范围为-40至+85°C（-40至+185°F），湿度范围为0至95%无冷凝。

三、安装与连接

RLC16安装在VM600（ABE04x）机架的后部，通过一个连接器直接连接到机架背板。安装时，需确保电源已断开，并按照相关说明进行连接和配置。

四、应用与监控

RLC16继电器卡可用于各种需要额外继电器的工业自动化和控制系统。同时，RLC16Mk2模块还可以监控自身本地继电器的状态（线圈电压），确保它们与继电器控制信号保持一致，并根据需要通电/断电。

综上所述，Vibro-meter VM600 RLC16是一款功能强大、性能稳定的继电器卡，适用于各种工业自动化和控制系统。在安装、连接和应用时，请务必遵循相关说明和操作规程，以确保产品的正常运行和人员的安全。
