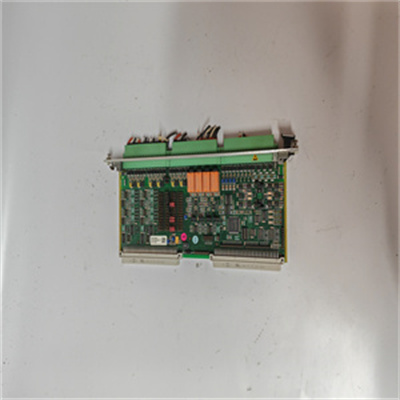

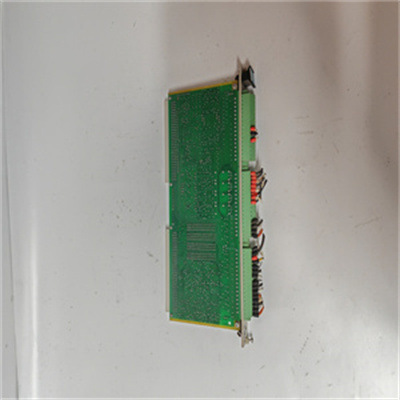

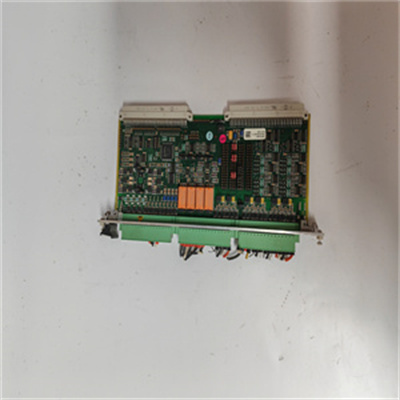

VIBRO-METER VM600 IOC4T

是一款来自Vibro-Meter®产品系列的信号接口卡，以下是关于它的详细介绍：

一、主要特点

信号接口功能：该卡带有4个动态信号输入端和2个转速计（速度）输入端，专门用于MPC4机械保护卡。

输入输出连接：使用螺丝端子连接器（共48个端子）进行所有输入/输出连接，包含4个继电器，这些继电器可在软件控制下用于报警信号。

可编程输出：提供32个完全可编程的集电极开路输出（跳线可选），可连接至IRC4和RLC16继电器卡。

传感器信号缓冲：用于振动通道的缓冲“原始”传感器信号和模拟输出信号（电压或电流）。

电磁保护：为所有输入和输出提供EMI保护，确保信号的稳定性和可靠性。

二、功能与应用

动态信号输出：四个板载数模转换器（DAC）提供0至10V范围内的校准信号输出。同时，四个板载电压电流转换器还可提供4至20mA范围内的电流输出信号（跳线可选）。

报警与控制：IOC4T包含四个本地继电器，可用于发出MPC4故障信号或由普通报警（传感器正常、报警和危险）检测到的问题信号。此外，32个代表报警的数字信号被传送到机架背板，供其他继电器卡使用。

机械监控与保护：IOC4T与MPC4机械保护卡配对使用时，非常适用于各种工业应用中的机械监控和保护。

三、安装与通信

安装位置：IOC4T输入/输出卡安装在VM600机架的后部，通过两个连接器直接连接到机架背板。每个IOC4T卡都与相应的MPC4卡相关联，并直接安装在VM600机架（ABE04x或ABE056）的后面。

通信方式：IOC4T以从属模式运行，并通过连接器P2使用工业包（IP）接口与MPC4进行通信。

四、其他特性

热插拔：支持实时插拔，方便维护和更换。

版本选择：提供“标准”和“独立电路”两个版本，以满足不同应用需求。

电磁兼容性：符合电磁兼容性（EMC）标准，确保在各种电磁环境中都能稳定工作。

报警复位与旁路：支持报警复位（AR）和危险旁路（DB）功能，以及跳闸倍增（TM）控制输入，以实现更灵活的监控和保护策略。
