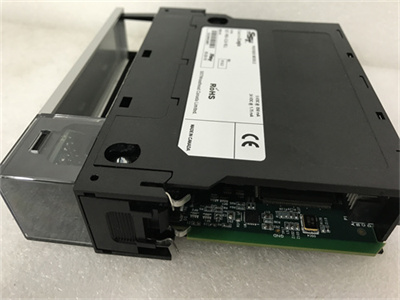

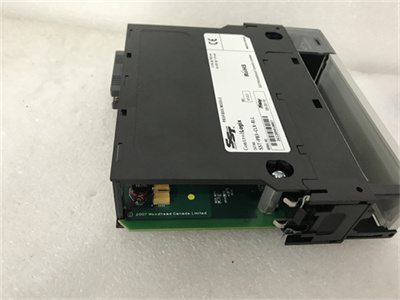

SST-PB3-CLX-RLL

是一款专为Logix平台设计的通信模块，以下是对其的详细介绍：

一、基本信息

品牌与制造商：Molex（莫仕）

类型：以太网通讯卡件/Profibus-DP通信模块

适用平台：Rockwell ControlLogix平台

二、关键特性与功能

通信接口：

配备有带有9个引脚的PROFIBUS D-sub母头模块，用于进行通信。

每个模块都有一个通信端口，支持Profibus-DP主站和从站模式，以与其他PROFIBUS兼容设备交换数据。

提供RJ45、SFP等多种接口选项，兼容多种以太网协议，如Profinet、EtherCAT、Ethernet/IP等。

数据传输：

支持直接和分页数据传输模式。直接模式允许在I/O处理器映像中映射PROFIBUS数据，分页模式则允许从设置到Logix CPU内存中的用户定义的数据空间访问PROFIBUS数据。

采用先进的以太网通讯技术，支持高速数据传输速率，确保数据传输的实时性与高效性。

显示与指示：

具有LCD面板，下方配有3个LED指示灯，分别用于显示模块的通信、系统和正常状态，帮助用户快速识别模块的工作状态和任何潜在问题。

物理特性：

重量：430克（或1.6千克，不同来源数据有所差异）

材质：金属

设计紧凑，节省安装空间，便于集成到各种工业控制柜与设备中。

环境适应性：

工作温度范围：060摄氏度（另有说法为-4085摄氏度，可能因产品批次或配置而异）

适应不同的环境湿度和工业环境。

其他特性：

可扩展性强，灵活度高。

通过严格的EMC测试，能有效抵御电磁干扰，确保在复杂电磁环境下的稳定通讯。

支持POE（以太网供电）功能，简化电源管理，降低布线复杂度。

具备4000V防雷击、1.5A过流保护和600W浪涌保护功能。

三、应用领域

SST-PB3-CLX-RLL模块适用于需要高可靠性和稳定性的工业通信环境，如自动化控制系统、PLC控制系统等。在自动化生产线上，它可作为核心通讯组件，实现PLC（可编程逻辑控制器）、传感器、执行器等设备间的高速数据传输，提升生产效率与灵活性。此外，它还可用于智能机器人系统、智能仓储系统以及化工、石油、电力等过程控制领域。
