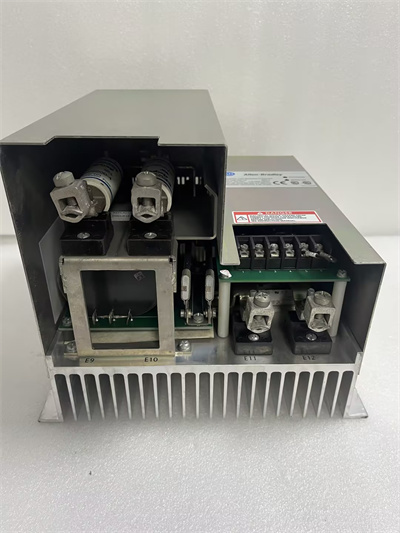

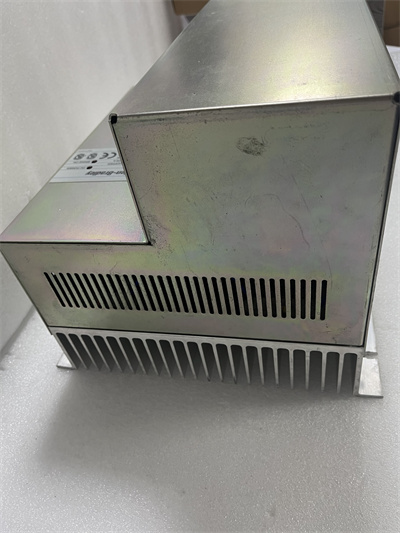

A-B 1336-WB110

是Allen-Bradley（艾伦-布拉德利，也称罗克韦尔自动化）生产的一款动态制动斩波器模块。以下是对该产品的详细解析：

一、产品概述

1336-WB110是一款480V交流制动斩波器模块，专为提高制动扭矩而设计，适用于Allen-Bradley的1336、1336VT、1336PLUSII、1336FORCE或1336IMPACT变频器。

二、主要特性

额定电压：具有380/415/460V交流额定电压和750V直流连续电压。

制动电阻：带有2.5欧姆制动电阻，有助于实现高效的制动性能。

制动扭矩提升：能够将制动扭矩从10-100%显著提高。

过压保护：配备200A、700VAC的Ferraz Shawmut保险丝和SCR过压撬棍电路，提供廉价但有效的过压保护。

电压控制：采用绝缘栅双极晶体管（IGBT）斩波晶体管电压控制，可在再生期间有效调节直流母线电压。

三、技术规格

工作电压范围：380-480VAC。

工作电流：110A。

驱动电压重载额定值：460VAC。

导通输入电压：750VDC。

动态制动值：2.5欧姆。

触点特性：具有12A、30VDC、常闭（N.C.）触点，具有晶体管-晶体管环路兼容性。

四、应用与配置

1336-WB110适用于需要高效制动性能的工业应用，如机械制动、负载控制等。在工作电流超过模块额定电流的应用中，它可以与另一个Allen-Bradley制动斩波器模块并联设置在主从动配置中。

五、其他信息

工作温度与存储条件：

工作温度范围：-10-40ºC（14-104ºF）。

存储温度范围：-40-70ºC（-40-158ºF）。

非冷凝和非腐蚀性湿度范围内不会降额（5-95%）。

封装与重量：

封装在IP00（开放）等级的外壳中。

重量约为11.34千克（25磅）。

尺寸：整体尺寸为290.6毫米×239.8毫米×304.8毫米（11.44英寸×9.44英寸×12英寸）。

认证：符合UL和c-UL标准。
