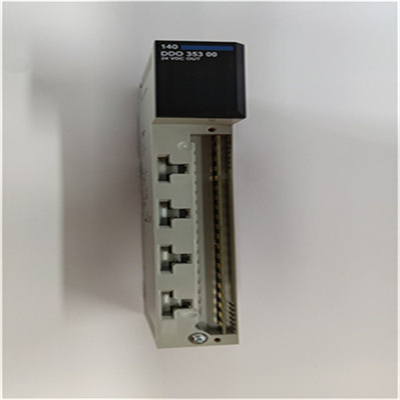

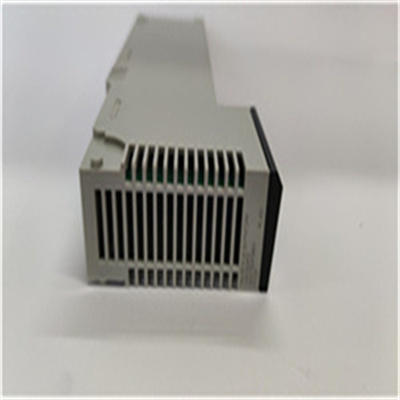

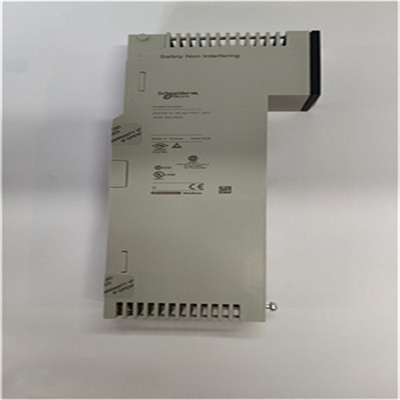

Schneider 140DDO35300

是一款由施耐德电气生产的数字输出模块，属于Modicon Quantum系列。以下是关于该模块的详细介绍：

一、基本概述

制造商：施耐德电气

系列：Modicon Quantum

类型：数字输出模块（DO）

型号：140DDO35300

二、技术规格

输出数量：提供32个数字输出通道，每个通道配有常开和常闭两种类型的触点，可灵活用于控制各种设备，如电机、灯光、阀门等。

输出电压：适用于24V DC的输入电压，用于切换24VDC电源负载于公共接线至0V的共享输出。

输出电流：每路输出电流为0.5A，但模块的总负载电流有一定限制，具体需参考产品手册。

工作温度范围：-20°C至+60°C，能够适应广泛的工业环境温度条件，保证在不同的工况下稳定运行。

存储温度范围：-40°C至+85°C，即使在设备不工作的存储状态下，也能保持产品的稳定性和可靠性。

通信协议：支持Modbus RTU通信协议（或Modicon Quantum系统的内部通信协议，具体取决于配置和应用场景），方便与其他工业设备进行通信和数据交互，实现系统的集成与自动化控制。

状态指示：具有多个状态指示灯，包括32个绿色LED用于指示输出状态、1个红色LED用于指示外部故障检测、1个绿色LED用于指示总线通信状态，方便用户实时了解模块的工作状态。

保护功能：内部输出具有5A保险丝保护，每个输出点也有3A的保护（或具备内部瞬态电压抑制输出保护功能，具体取决于产品版本），可有效防止过流等故障对模块造成损坏。

隔离性能：通道与总线之间的隔离电压为1780V RMS DC（持续时间1分钟），组间隔离电压为500V RMS DC（持续时间1分钟），保证了信号的独立性和抗干扰能力。

尺寸与重量：尺寸约为292 x 124 x 56 mm（长x宽x高），重量约为1.2 kg。

材质与颜色：采用金属材质，颜色为黑色。

三、功能与应用

功能：140DDO35300模块主要用于将数字信号转换为输出控制信号，以控制外部设备的开关状态。它支持多种编程工具和软件，如Unity Pro等，用户可以根据实际需求编写相应的控制程序。

应用：该模块广泛应用于工业自动化领域，如制造业、能源、交通、建筑等。它可以用于控制各种机器和设备的运行，如生产线上的物料搬运、装配任务，以及过程控制系统中的阀门、泵等设备的开关状态。

四、特点与优势

高可靠性：采用高品质的元器件和先进的制造工艺，确保了模块的长期稳定运行和可靠性。

灵活配置：提供多个输出通道和触点类型，可根据实际需求进行灵活配置和扩展。

易于集成：支持多种通信协议和接口标准，方便与其他工业设备进行集成和数据交互。

多种保护功能：具备过流、过压等多种保护功能，有效保护模块和外部设备免受损坏。

紧凑的设计：模块采用紧凑的设计，节省了安装空间，并便于与其他PLC模块进行集成和连接。

综上所述，Schneider 140DDO35300是一款功能强大、性能稳定的数字输出模块，适用于多种工业自动化应用场景。在选择和购买时，建议根据实际需求和系统配置进行考虑，并选择有良好售后服务和信誉的供应商以确保产品质量和售后服务。
