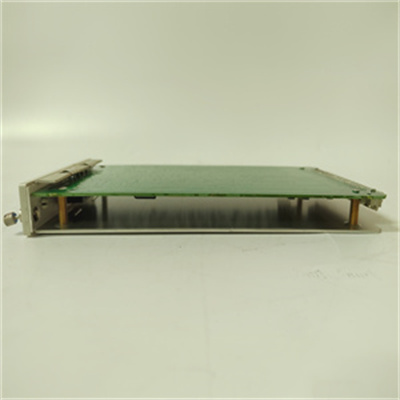

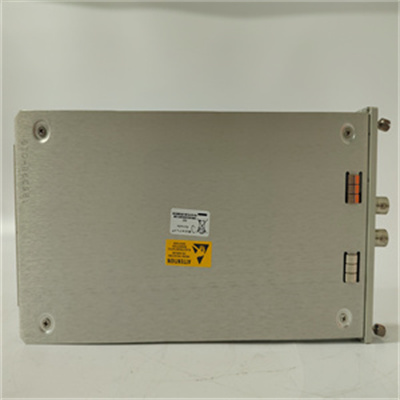

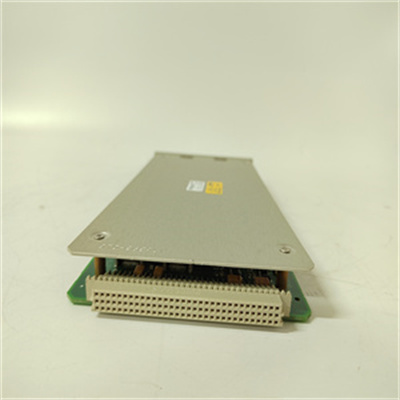

BENTLY 149369-01

，具体指的是Bently Nevada公司生产的3500/25增强型键相器模块。以下是对该模块的详细介绍：

一、基本功能与特点

用途：该模块是机械监控系统中用于提供键相器信号的专用设备，能够接收来自接近探头或磁性拾音器的输入信号，并将其转换为数字键相器信号。

信号指示：键相器信号能够指示旋转轴上的特定标记何时与键相器传感器对齐，这对于精确的定时测量至关重要，包括轴转速和1X振动幅度、相位等矢量参数的测量。

通道配置：

在正常配置下，该系统最多可接受四个键相器信号。

在配对配置下，可接受八个键相器信号，适用于具有四个以上键相器输入的系统。

模块设计：增强了信号处理能力，并与传统系统的现有键相器模块保持向后兼容性。

二、技术规格

功耗：典型值为3.2瓦。

输入信号范围：

非隔离输入/输出模块：+0.8V至-21.0V。

隔离输入/输出模块：+5V至-11V。

输入阻抗：最小21.8kΩ。

输入范围：1至1200000cpm（0.017至20kHz）。

输出范围：1至99999cpm（0.017至1667Hz）。

输出阻抗：最大缓冲输出阻抗504Ω。

键相传感器电源：-24Vdc，每个通道最大40mA。

工作温度：-30°C至+65°C（-22°F至+150°F），取决于内部安全栅I/O模块或键相器I/O模块的使用。

尺寸：高119.9毫米、宽24.4毫米、深256.5毫米。

重量：0.34公斤（0.76磅）。

三、高级功能与应用

三模冗余（TMR）应用：在两个键相器模块的配置中，可用于提供初级和次级键相器信号。

嵌入式交换机技术：支持10/100Mbps以太网通信，并具有嵌入式交换机技术，使网络连接能够扩展到下游设备，无需额外的交换机。

高级诊断和故障排除：内置网络服务器，允许用户通过网络浏览器访问配置和状态信息，以及用于监控网络性能和识别问题的各种诊断工具。

工业环境适应性：专为工业环境设计，符合一系列国际标准，包括冲击、振动和温度方面的要求，确保在各种恶劣环境下都能稳定工作。

四、应用领域

BENTLY 149369-01模块广泛应用于需要精确监测旋转机械状态的领域，如风电场、水力发电站、石油和天然气行业、制造业等。

综上所述，BENTLY 149369-01是一款功能强大、性能稳定的增强型键相器模块，适用于各种需要高精度机械状态监测的工业环境。
