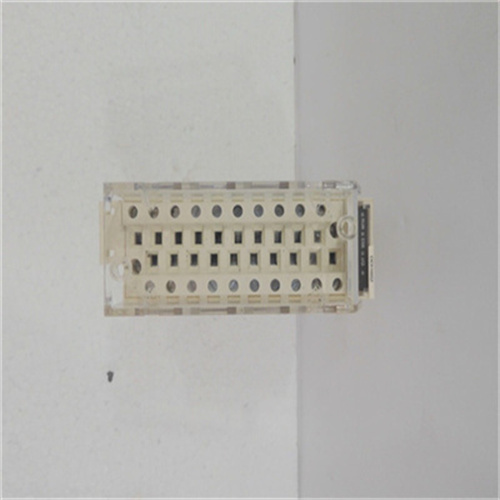

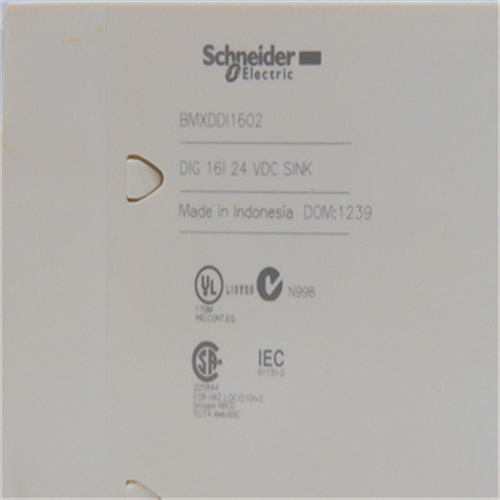

SCHNEIDER BMXDDI1602

是一款由施耐德电气生产的数字量输入模块，以下是对其的详细介绍：

一、基本信息

品牌：Schneider（施耐德）

型号：BMXDDI1602

类型：离散量输入模块

二、规格参数

电气连接：20针连接器

离散量输入数量：16

数字量输入类型：独立，漏型（正逻辑）

离散量输入电压：24V直流

离散量输入电流：3.5mA

输入兼容：带有2线/3线接近传感器，符合IEC 60947-5-2

保证电压状态：“1”>=11V，“0”<=5V

保证电流状态：“1”>=2mA，“0”<=1.5mA

输入阻抗：6800Ω

绝缘电阻：>10MΩ500V直流

功耗：<=2.5W DC（典型值）

滤波时间：4ms DC（最大滤波时间7ms）

MTBF（平均无故障时间）：798237H

保护类型：逆相保护，每组通道1个外部熔断器0.5A速熔

电压监测阈值：<14V直流（互感器故障），>18V直流（互感器OK）

LED状态：红色（模块错误），绿色（模块操作/通道诊断）

IP防护等级：IP20

产品认证：CE、CSA、UL、RCM等

符合标准：EN/IEC 61131-2、EN/IEC 61010-2-201等

三、工作环境

运行温度：060℃（贮存环境温度-4085℃）

相对湿度：5%~95%（无冷凝，55℃时）

工作海拔：02000m（20005000m带降额因素）

四、特点与功能

易操作：模块式设计，易于安装和配置。

可靠：具有高稳定性和长寿命，适用于各种恶劣环境。

灵活：支持多种输入类型和协议，满足不同的应用需求。

数据采集和传输：通过RS-485接口和Ethernet/IP协议实现数据的采集和传输。

五、应用场合

工业自动化：用于生产线上的传感器信号采集和控制。

过程控制：在化工、石油、电力等行业中用于过程参数的监测和控制。

楼宇自动化：在智能建筑中用于环境参数的监测和控制
