PROSOFT AN-X2-AB-DHRIO

是一款功能全面的网关通讯模块，以下是关于该产品的详细介绍：

一、产品概述

PROSOFT AN-X2-AB-DHRIO由Allen-Bradley旗下合作伙伴公司Prosoft Technology制造，旨在解决现代可编程自动化控制器（PAC）与传统远程I/O（RIO）和数据高速公路增强型（DH+）通信协议设备之间的通信问题。它允许用户在不完全更换现有设备的情况下，将这些传统设备集成到现代控制系统中，从而实现经济高效的迁移。

二、主要特性

多协议支持：

AN-X2-AB-DHRIO支持传统远程I/O（RIO）和数据高速公路增强型（DH+）通信协议，以及现代以太网/IP通信协议。

这种多协议支持使得该模块能够在不同的设备和系统之间实现数据传输和连接，提高系统的灵活性和兼容性。

高性能数据传输：

该模块支持高效的数据传输速率，能够达到10/100 mbps。

同时还支持多种波特率配置，如57.6、115.2和230.4 K波特率，确保数据传输的稳定性和实时性。

灵活接口设计：

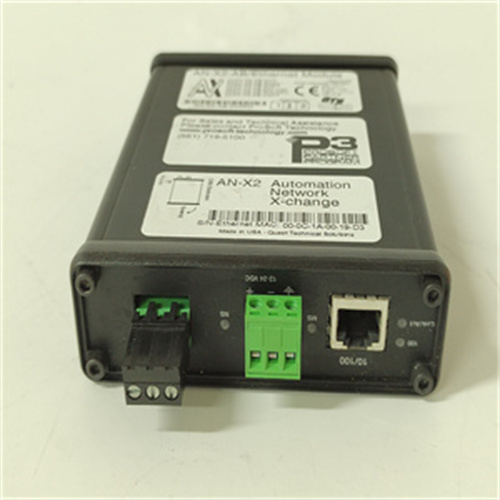

AN-X2-AB-DHRIO配有一个以太网I/P通信接口和一个2针Phoenix网络连接器，可以实现菊花链连接。

这种设计使得模块能够与多种设备无缝连接，如Allen-Bradley的PLC、SLC 500、PanelView、驱动器和Flex I/O适配器模块等。

内置Web服务器：

该模块配备了一个内置的Web服务器，允许远程监控和配置此网关。

用户可以通过标准Web浏览器访问Web服务器，进行诊断数据显示、配置、上载配置文件和操作模式设置等操作。

易于集成与管理：

AN-X2-AB-DHRIO可以轻松集成到传统设备中，允许用户继续使用这些设备而无需完全更换。

它使用CFG端口作为主要接口，并配备明亮的LED指示灯，用于指示模块状态、电源状态、应用程序状态、端口活动和错误状态等操作元素，便于用户进行快速故障诊断和排除。

三、应用领域

PROSOFT AN-X2-AB-DHRIO广泛应用于工业自动化和控制系统领域，特别是需要实现传统设备与现代控制系统之间通信和数据集成的场景。它适用于新建系统以及升级改造现有系统，为用户提供可靠、高效的通信解决方案。

四、技术规格

以下是一些典型的技术规格参数：

端口：1个RJ45 10/100 Mbps以太网端口；1个Phoenix 3针电源连接器；1个Phoenix 3针网络连接器。

功耗：典型功耗为200毫安 12伏直流电或100毫安 24伏直流电；最大功率耗散为2.4W。

工作温度：32华氏度至122华氏度（0摄氏度至50摄氏度）。

储存温度：-40华氏度至185华氏度（-40摄氏度至85摄氏度）。

湿度：5%至95%相对湿度（无冷凝）。

尺寸：107毫米x 126毫米x 34毫米（4.18英寸x 4.97英寸x 1.33英寸）（不包括连接器）。
