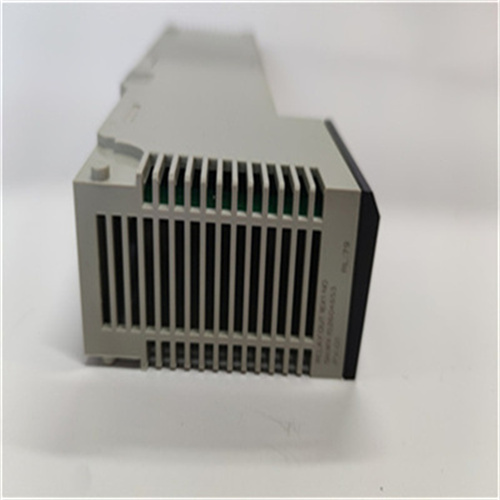

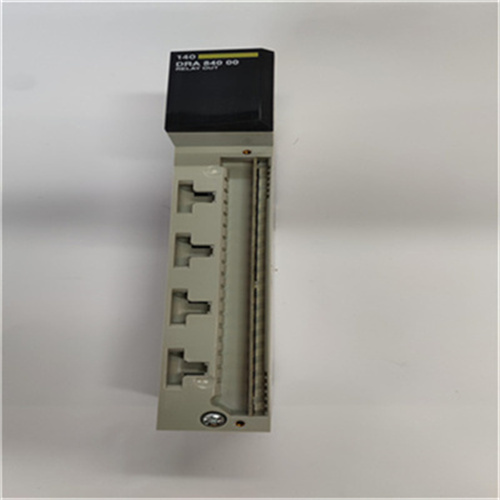

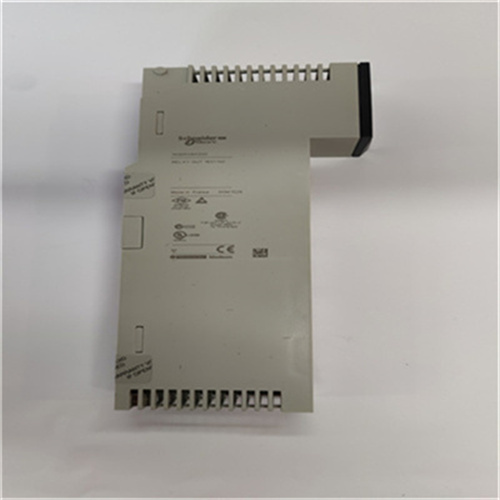

SCHNEIDER 140DRA84000

是一款由施耐德电气（Schneider Electric）生产的离散量输出模块。以下是对该模块的详细介绍：

一、基本信息

型号：140DRA84000

品牌：Schneider（施耐德）

类型：继电器离散量输出模块

二、技术规格

输出数量：16个输出点

输出电压：支持5~30V直流、30~150V直流以及20~250V交流

功率消耗：5.5W+(0.5x通电点的数目)

地址需求：1个输出字

最小负载：>=50mA（530V直流或20250V交流）

最大负载电流：

300mA（30~50V直流，电阻性负载）

2A（250/30V交流/直流，电阻性负载，60°C条件下）

1A（250/30V交流/直流，钨负载或1/8 hp cos phi=0.4负载）

浪涌电流：<=10A（持续10ms，电容式负载）

就地信号：16个绿色LED指示灯（显示输入状态1到32），1个红色LED指示灯（检测到外部故障F），1个绿色LED指示灯（显示总线通信进行中）

需求总线电流：1100mA

绝缘性能：

各通道与总线之间：2500V直流，持续1分钟

组之间：1780Vrms交流，持续1分钟

产品重量：0.41kg

三、功能特点

高性能输出：该模块具有16个离散量输出点，支持多种输出电压范围，满足不同的控制需求。

继电器输出：采用继电器作为输出元件，具有隔离和保护功能，提高系统的稳定性和可靠性。

LED指示灯：提供丰富的LED指示灯，方便用户实时监控模块的工作状态和故障情况。

高绝缘性能：各通道与总线之间以及组之间具有高的绝缘性能，确保系统的安全运行。

四、应用场景

SCHNEIDER 140DRA84000离散量输出模块广泛应用于各种工业自动化和控制系统中，如制造业、能源、水处理、矿业等领域。它可用于控制各种执行器、指示灯、报警器等设备，实现自动化生产和过程控制。
