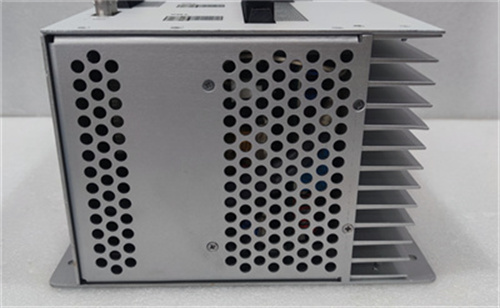

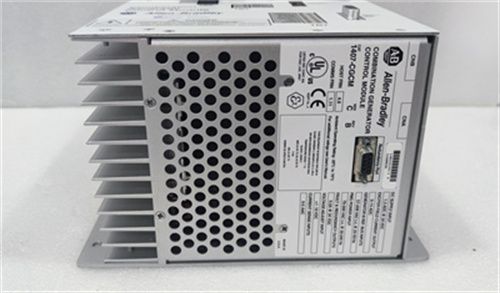

Allen-Bradley 1407-CGCM

是一种组合式发电机控制模块，以下是对其的详细解析：

一、产品概述

Allen-Bradley 1407-CGCM（以下简称CGCM）是罗克韦尔自动化（Rockwell Automation）旗下的Allen-Bradley品牌生产的一种基于微处理器的控制和保护装置。它可与Logix系列可编程控制器（PLC）集成，提供发电机控制、保护和同步功能。

二、主要功能

发电机调节和控制

提供四种励磁控制模式：自动电压调节（AVR）、手动或现场电流调节（FCR）、功率因数（PF）和无功功率（VAR）。

在AVR和FCR控制模式下，通过可调斜坡实现软启动电压升高。

在AVR、VAR和PF控制模式中限制过励磁（OEL）和欠励磁（UEL）。

提供欠频补偿（伏特/赫兹）、线路跌落补偿等功能。

支持运行模式之间的自动跟踪以及在冗余系统中自动转移到备用CGCM单元。

发电机并联与同步

支持带无功下降补偿或交叉电流（无功差动）补偿的发电机并联。

提供发电机并联与实际功率负载分担功能。

支持一个或两个断路器同步输入。

输入与输出

输入包括单相或三相真实均方根发电机电压检测、单相双母线或三相单母线电压检测、三相发电机电流检测等。

输出包括额定电流为15A的脉宽调制输出功率级、离散冗余继电器输出、离散故障输出驱动器等。

三、安装要求

环境要求

CGCM设备用于污染等级为2的工业环境中的II类过电压应用。

必须垂直安装，以确保良好的散热。

间隙要求

安装时，设备两侧需要63.5毫米（2.5英寸）的间隙。

设备上方和下方需要101.6毫米（4英寸）的间隙。

接线要求

使用额定电压不低于600V的铜线连接CGCM设备的端子。

端子螺钉的扭矩建议为1N·m（9lb·in）。

永磁发电机输入端需要双绞线屏蔽电缆。

接地要求

使用最小2.6mm²（10AWG）的铜线将底盘接地连接到设备任一侧下部的螺柱上。

使用1.6mm²（14AWG）的铜线连接到CH GND端子上。

当与其他CGCM设备安装在一个系统中时，应使用单独的导线从每个设备连接到接地总线。
