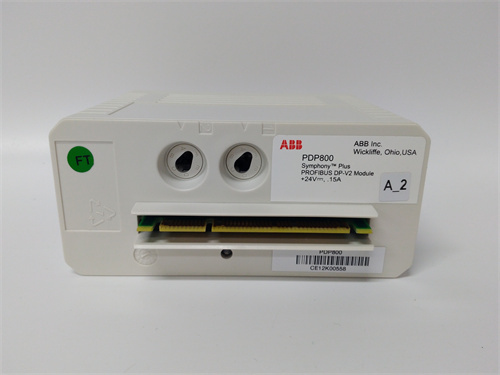

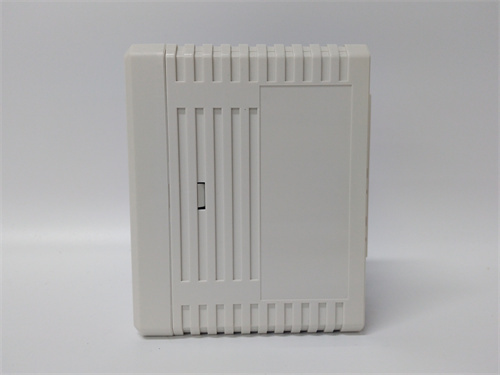

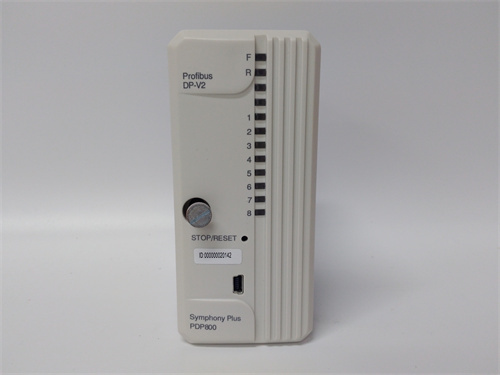

ABB PDP800

是ABB公司Symphony Plus系列中的一个关键组件，主要用于实现控制器与现场智能设备之间的无缝集成。以下是对ABB PDP800的详细介绍：

一、基本概述

产品系列：属于ABB广受赞誉的Symphony Plus系列，该系列是Symphony分散控制系统的新一代产品。

应用背景：Symphony系统是世界上发电和水行业应用最广泛的DCS（集散控制系统）系统。ABB在全球总共投运了6000多套Symphony系统，其中4000多套应用在发电和水行业。

二、主要功能与特点

无缝集成现场设备：

PDP800通过PROFIBUS接口模块，能够无缝集成来自ABB和其他第三方供应商的各种智能现场设备，如变送器、执行器、电机控制中心（MCC）、火焰扫描仪、智能电子设备等。

支持PROFIBUS协议：

PDP800全面支持PROFIBUS DP V0、V1、V2协议，以及通过DP/PA链接设备支持PROFIBUS PA设备。

支持用于PROFIBUS DP链接的电气和光纤介质，PROFIBUS DP链接速率最高可达12 Mbps。

通过光纤PROFIBUS DP连接可达15千米，提供全面的I/O支持。

高可靠性和可用性：

PDP800支持各级完全冗余，包括PDP800模块、电源、PROFIBUS DP链接和控制器通信总线（HN800）。

所有冗余选项相互独立，以确保最高级别的可用性和可靠性。

易于配置和维护：

采用S+Engineering的图形化设计工具Composer来配置和维护PROFIBUS网络和现场设备，以及相关的控制策略，能够进一步降低系统成本。

在S+工程工作台中，现场工程工具支持使用设备类型管理器（DTM）技术对PROFIBUS设备进行配置、调试和维护。

三、应用场景与效益

应用场景：

主要应用于发电、水力、工业自动化等需要高精度和可靠过程控制的领域。

特别适用于需要集成大量智能现场设备并实现高效数据通信的控制系统。

效益分析：

PDP800不仅提供了更严密、更可靠的过程控制解决方案，还减少了布线和系统占地面积，从而降低了安装成本。

通过冗余工厂网络（PN800）提供数据给其他S+系统节点（即控制、运行、工程和信息），提高了系统的整体性能和可靠性。ABB PDP800是ABB公司Symphony Plus系列中的一个关键组件，主要用于实现控制器与现场智能设备之间的无缝集成。以下是对ABB PDP800的详细介绍：
