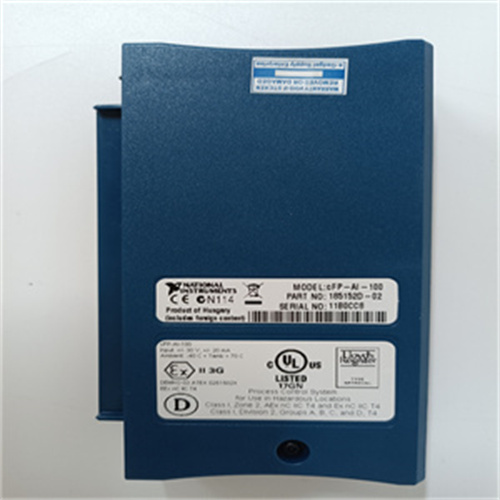

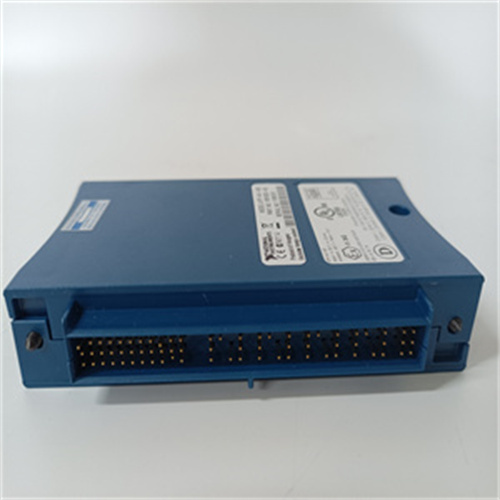

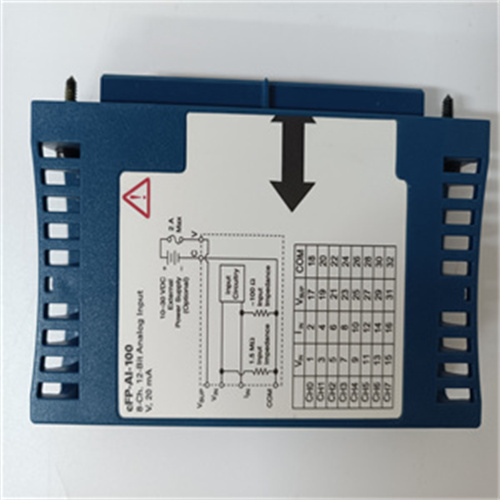

NI CFP-AI-100

是一款由National Instruments（NI）生产的模拟输入模块，以下是对该产品的详细介绍：

一、基本概述

品牌：National Instruments（NI）

型号：CFP-AI-100

类型：模拟输入模块

二、技术规格与特点

通道数：8通道

分辨率：12位

输入范围：

电压输入：0–1V、0–5V、0–15V、0–30V、±1V、±5V、±15V、±30V

电流输入：0–20mA、4–20mA、±20mA

更新率：所有信道上提供360Hz更新率

隔离：250Vrms CAT II通道对地隔离

超范围特性：允许实现略微超出标称值的测量

模数转换器（ADC）：逐次逼近的12位ADC

诊断功能：机载诊断功能

指示灯：两个绿色LED指示灯（显示电源和就绪状态），一个红色指示灯（超出范围指示）

物理尺寸：4.3×4.3×3.6英寸（约109.22×109.22×91.44毫米）

重量：5.1盎司（约144.64克）

工作电压：24Vdc/120Vac

工作频率：50/60Hz

操作与储存温度：

建议操作温度：-40°C至70°C

建议储存温度：-55°C至85°C

相对湿度：非冷凝相对湿度范围为10%至90%

振动：随机和正弦操作振动分别为5grms和5g，频率范围均为10Hz至500Hz

三、功能与应用

数据采集：用于采集和分析模拟信号，适用于测试电子设备、传感器或其他物理量。

工业自动化：用于监测和控制工业过程中的模拟信号，如温度、压力和流量。

测试与测量：在科学实验和研究中，用于获取和分析模拟数据。

控制系统：在控制系统中，用于监测和控制模拟信号，实现对设备和过程的精确控制。
