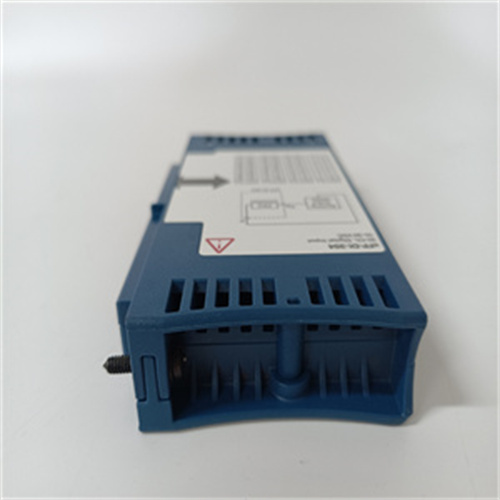

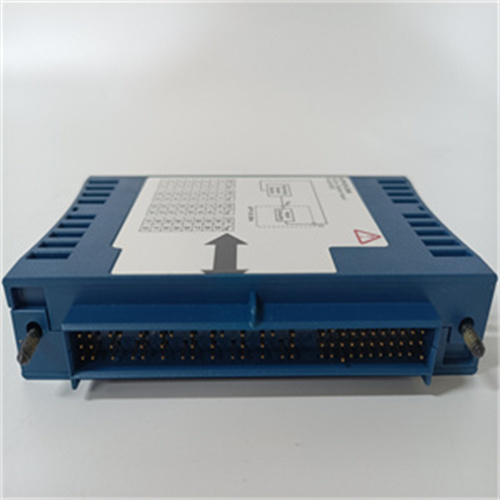

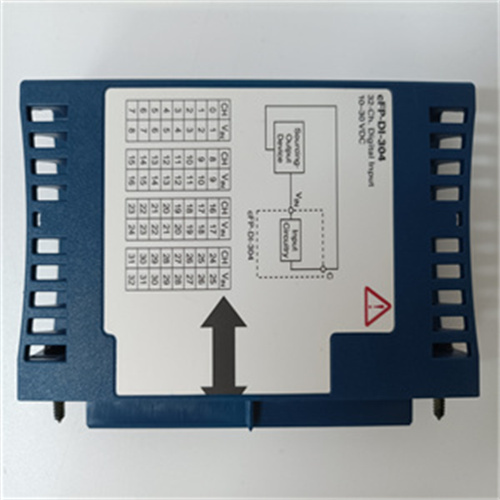

NI CFP-DI-304

是一款由National Instruments（NI）开发的用于Compact FieldPoint系统的数字输入模块。以下是对该产品的详细介绍：

一、基本概述

品牌：National Instruments（NI）

型号：CFP-DI-304

类型：数字输入模块

二、技术规格与特点

通道数：具有32个数字输入通道，用于监控信号的电压电平。

阻抗：数字输入的阻抗为30kΩ。

输入类型：模块的输入通道为灌电流型（漏型）。

工作电压范围：0~30VDC，与cFP设备兼容，并且与Compact FieldPoint背板连接。

模拟输出通道：该器件还具有2个模拟输出通道。

隔离：在其通道和背板之间提供250Vrms的连续隔离，但通道之间并非彼此隔离。该型号可以承受2300Vrms的瞬态电压达5秒。

指示灯：每个输入通道上都有一个指示灯，用于显示输入状态。此外，输入模块还有两个额外的指示灯，分别用于显示POWER和READY状态，所有这些指示灯都是绿色的。

供电与功率：该模块由网络模块供电，所需的功率为1瓦。并且与具有24VDC电源的模块兼容。

限流功能：为了保护模块免受损坏，CFP-DI-304配备了限流功能。

更新速率：该模块可以以1kHz的速率更新所有通道，完整的数据吞吐量基于网络速度和软件。

物理尺寸与重量：外形尺寸约为5.00×2.6×0.94英寸，重量约为0.19kg或6.81盎司（不同来源可能略有差异）。

工作温度与湿度：

建议的工作温度范围为-40°C至70°C（系统直立安装）和-40°C至65°C（系统安装在其他方向）。

存储温度范围为-55°C至85°C。

非冷凝湿度范围为10%至90%RH。

振动：随机和正弦工作振动分别为5grms和5g，频率范围为10Hz至500Hz。

三、功能与应用

信号监控：主要用于监控限位开关、电源电路和继电器闭合等信号的电压电平。

系统兼容性：与Compact FieldPoint系统和其他cFP设备兼容，提供模块之间的隔离，以保护紧凑型FieldPoint系统/控制器免受高电压的影响。

TTL兼容性：该模块还与TTL设备兼容。

数据采集与传输：作为工业自动化和测试测量系统的一部分，用于数据采集和传输。
