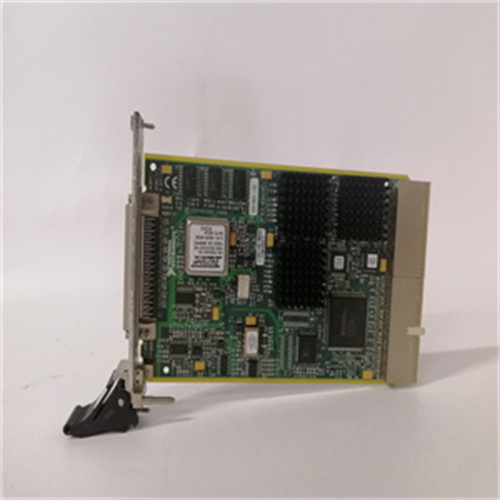

NI PXI-6608

是National Instruments（NI）公司生产的一款高性能的定时数字I/O模块，属于PXI（PCIeXtensions for Instrumentation）总线标准的一部分。以下是对该产品的详细介绍：

一、主要特点

多功能性：

拥有8个32位计数器/定时器和32条与TTL/CMOS兼容的数字I/O线，其中8条为专用数字I/O线，另24条与计数器/定时器共用。

高精度：

提供了10MHz恒温器控制的晶体振荡器，确保高精度的时间测量和信号控制。

高速数据采集：

具有高速采集能力，适用于需要快速响应和高数据流量的应用。

多种测量任务：

可执行广泛的计数器/定时器的测量任务，包括编码器定位测量、事件计数、周期测量、脉冲宽度测量、脉冲生成、脉冲序列生成以及频率测量。

同步高速DMA转换：

支持3种同步高速DMA转换能力，提高数据传输效率。

编程灵活性：

支持多种编程语言和开发环境（如LabVIEW等），方便用户配置、编程和控制。

接口协议：

支持多种接口协议，如GPIB、USB、以太网等，便于与各种仪器和设备进行连接和通信。

二、应用领域

自动测试设备（ATE）：

在生产环境中，用于自动测试设备中的高速数据采集和信号处理。

声音和振动测试：

用于采集和分析声音和振动信号，例如声学研究和振动分析应用。

机器视觉系统：

用于高速图像采集和处理，支持机器视觉应用，例如图像识别和检测。

通信系统测试：

可用于测试和分析通信系统中的信号，支持通信设备的性能评估。

教育和培训：

用于教学实验室，帮助学生学习数据采集、信号处理和仪器控制的基本原理。

控制系统：

用于实时控制系统，例如运动控制和工业自动化系统中的高速控制。

三、技术规格

模块类型：定时数字I/O模块

计数器/定时器：8通道，32位加减计数器/定时器模块

数字I/O线：32条（8条专用，24条与计数器/定时器共用）

最大源频率：80MHz（使用prescaler可达125MHz）

逻辑电平：TTL

操作系统：Linux、MacOS、Windows实时系统

物理规格：长度16cm，宽度10cm，I/O连接器为68-pin公接头SCSI-II型
