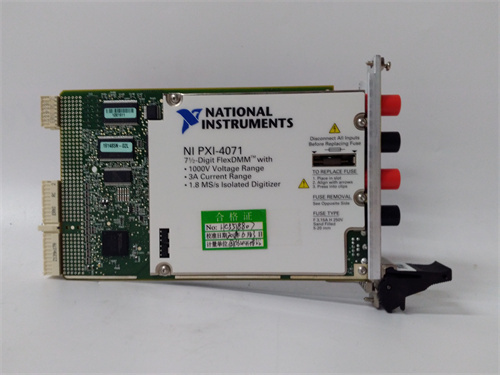

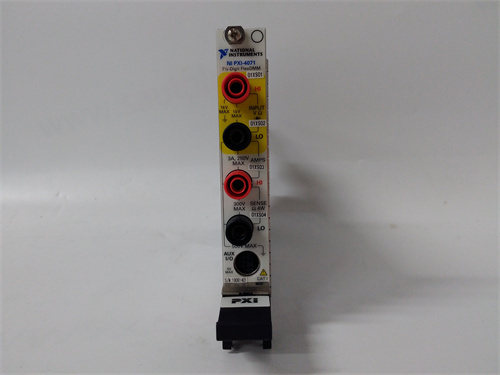

NI PXI-4071

是一款由美国NI（National Instruments）公司生产的高性能、多功能的7位半PXI模块。以下是对该产品的详细介绍：

一、产品概述

NI PXI-4071作为一款7位半FlexDMM（Flexible Digital Multimeter，灵活数字万用表）模块，集成了高分辨率的数字万用表以及数字化仪的功能，提供了两种常用测试仪器的测量能力。其设计紧凑，为3U PXI尺寸，非常适合于自动化测试系统。

二、主要特点与功能

高精度测量：

作为数字万用表，NI PXI-4071能够进行±10nV到1000V范围内的电压测量、±1pA到3A范围内的电流测量、10μΩ到5GΩ的电阻测量，以及频率/周期和二极管测量。

高电压隔离数字化仪模式：

在高电压隔离数字化仪模式下，PXI-4071能以1.8 MS/s（每秒百万次采样）的采集速率，采集到所有电压和电流模式下的DC波形。

卓越的速率、精度和功能：

PXI-4071具有出色的速率、精度和功能，使其成为生产和研发环境中自动化测试的理想选择。

与PXI开关的集成：

PXI-4071还可与PXI开关配合使用，形成一个多通道的高压数据采集系统。例如，可以与PXI-2584的12通道、600V多路复用器配合，在500VDC/Vrms共模隔离时测试燃料电池或电池组。

高隔离度和共模抑制：

该模块具有±500VDC/Vrms的共模隔离以及高达1000V的隔离能力，为测量提供了极高的安全性。

导入和导出触发器的能力：

PXI-4071具备导入和导出触发器的能力，这使得它可以轻松与任何多路复用器/矩阵开关模块协调触发器，从而在各种复杂的测试环境中实现精确的同步和测量。

三、技术参数

以下是一些主要的技术参数：

电压测量范围：±10nV到1000V（700VAC）

电流测量范围：±1pA到3A

电阻测量范围：10μΩ到5GΩ

采集速率：1.8 MS/s（在高电压隔离数字化仪模式下）

隔离能力：高达1000V

共模隔离：±500VDC/Vrms

四、应用领域

NI PXI-4071广泛应用于以下领域：

自动化测试：在生产和研发环境中，用于自动化测试系统，提高测试效率和准确性。

电子测量：用于电子设备的电压、电流、电阻等参数的精确测量。

数据采集：在高电压隔离环境下，采集直流耦合波形，用于后续的数据分析和处理。

科研实验：在科研实验中，用于精确测量和采集各种电信号，支持科学研究和实验验证。
