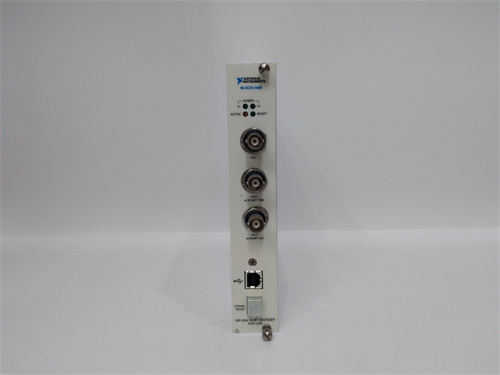

NI SCXI-1600

是一款功能强大的数据采集与控制模块，以下是对其的详细介绍：

一、产品概述

NI SCXI-1600是NI（美国国家仪器公司）生产的一款适用于SCXI（Signal Conditioning eXtensions for Instrumentation，仪器信号调理扩展）系统的16位数据采集模块。它可与SCXI机箱中的其他模块配合使用，创建一个真正即插即用的USB数据采集系统。

二、主要特点

多功能性：适用于SCXI类比输入、类比输出、数位I/O以及切换模块，满足多种数据采集需求。

即插即用：安装于SCXI机箱中后，可将任何SCXI机箱转换为随插即用的数据采集系统，方便易用。

高性能：具有32个模拟输入通道，采样率高达166 kS/s，带宽为10 kHz，适用于高精度数据采集。

灵活性：提供外部数位触发器、时脉与校准连线，方便用户进行各种自定义设置。

兼容性：支持Windows、实时系统、Linux等多种操作系统，与LabVIEW RT等软件开发环境兼容，方便用户进行软件开发和系统集成。

三、技术规格

总线类型：SCXI

操作系统/对象：Windows、实时系统、Linux

测量类型：电流、温度、热电偶、电压

模拟输入：

通道数：32

采样率：166 kS/s

带宽：10 kHz

输入阻抗：1 GOhm

最大电压范围：-10~10 V

最大电流范围：0~20 mA

信号调理：0-20 mA电流输入，低通滤波，开放式热电偶

数字I/O：无（该模块主要专注于模拟输入）

触发：模拟、数字

四、应用场景

NI SCXI-1600适用于各种需要高精度数据采集和控制的应用场景，如工业自动化、航空航天、国防、电子、能源、生命科学等领域的测试和测量任务。
