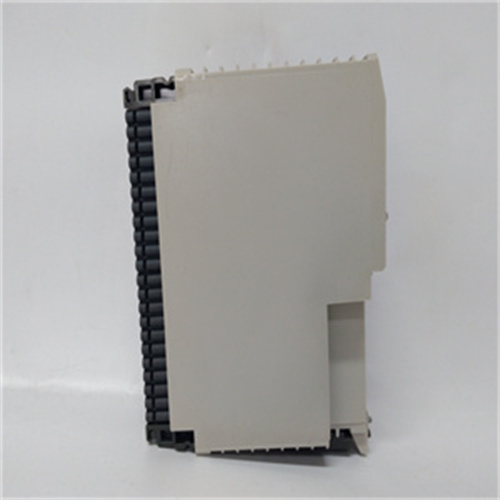

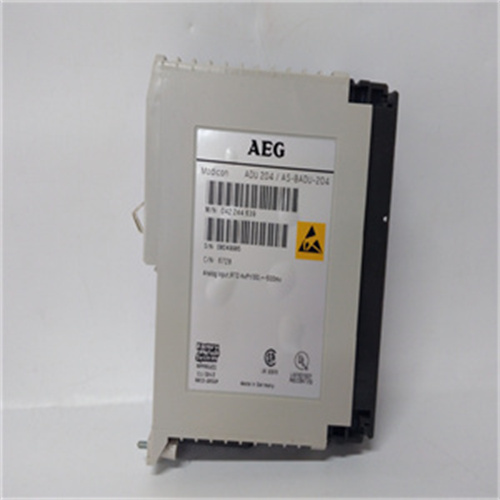

MODICON AS-BADU-204

是由施耐德电气制造的模拟输入模块，以下是关于该模块的详细介绍：

一、基本特性

品牌：施耐德（SCHNEIDER）

通道数：4个

转换功能：执行双斜率积分A/D转换，能将模拟值转换为12位数字值。

配合使用设备：可与两线制+/-500mV传感器现场单元或PT100四线电阻温度检测器现场设备配合使用。

产地：法国

设计用途：专为物料搬运、包装和纺织机械使用而设计。

二、技术规格

电源需求：模块需要来自外部电源（250mA 24VDC）的电源。当不使用外部电源时，模块从内部总线获取电源但会给出错误的读数。

开路检测：具有开路电流回路（断线）检测功能，并通过LED和可访问寄存器发出警告。

保持功能：可以配置为在与CPU的通信丢失超过1秒、CPU停止或断电时保持最后一个值。

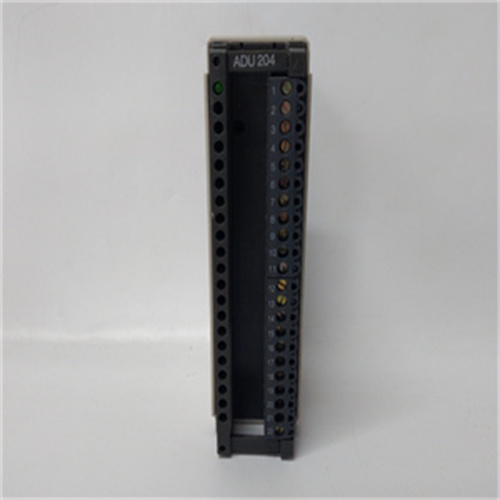

三、指示灯说明

琥珀色LED：闪烁时指示模块故障。

绿色LED：模块前方顶部的绿色LED指示模块准备就绪；当数据通过通道发送时，每个通道上的绿色LED将保持亮起或快速闪烁。

红色LED：每个通道上的红色LED表示检测到开路电流环路（断线）或高环路阻抗（>500Ω）。

四、安装与接线

安装方式：直接上机。

电源连接：使用60/75铜（Cu）进行电源连接，固定螺钉的扭矩为4.5英寸磅。

电缆使用：使用屏蔽双绞线电缆（如百通9418）。仅在DAU204上接地每根信号电缆的屏蔽层。在每根信号电缆的另一端，剥离屏蔽层并使其与信号传输线绝缘。

布线建议：尽可能远离电气噪声源（如电机、变压器、接触器，尤其是交流设备）布线每根信号电缆；在不同于交流电缆和电源线的导管中布线信号电缆；如果信号电缆必须穿过交流电缆或电源线，请确保它们以直角交叉；将现场设备连接到模块时，保持信号传输线的非屏蔽部分尽可能短。

接线端子：接线端子后，请使用随附的钥匙防止接线端子被意外切换。
