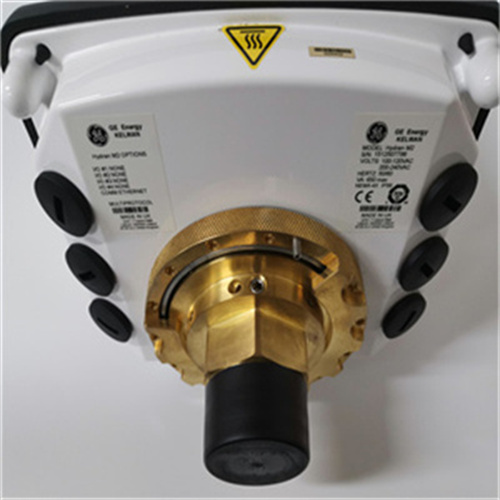

GE HYDRAN M2

是一款先进的变压器监测设备，以下是对其的详细介绍：

一、产品概述

GE HYDRAN M2是一种连续在线溶解气体和油中水分监测设备，用于监测和维护变压器，可在变压器出现故障时发出警报，提供关键的监测信息，最大限度地降低意外停电的风险。

二、主要功能

持续监测：

持续测量油中溶解的故障气体（如氢气、一氧化碳、乙烯、乙炔等）和水分，以便在变压器发生严重故障之前及早发现潜在问题。

可选择传统的“复合气体”或更基本的“仅氢气”传感器。

内置模型：

内置基于IEEE标准的变压器数学模型（仅适用于矿物油），使用来自可用传感器的输入，并将接收到的数据转化为有用的实时信息，以进一步了解变压器的整体健康状况。

可能的模型输出示例包括估计绕组热点温度、纸张中的湿度、湿气冒泡温度、绝缘老化、过载能力、冷却效率等。

多种通信：

提供多种通信选项和协议，简化了与SCADA（监控与数据采集）或DCS（分布式控制系统）的集成。

支持DNP3规约（串行接口或TCP/IP），可调整频率数据和事件日志。

扩展监控：

通过连接其他传感器（例如顶部和底部油箱油温、变压器负载或环境温度），可以捕捉到更多信息，并将其与DGA（溶解气体分析）和水分值联系起来，对变压器的状况进行更深入的分析。

允许对变压器其他变量进行监控，提供更全面的设备信息。

警报系统：

检测到异常水平的故障气体或水分时会发出警报。可设置两个报警级别（一个为“警报”，另一个为“报警”），以显示严重程度的增加。

基于水平和趋势的报警设置，适用于气体、湿度、模拟输入和变压器模型计算。

每15天自动自检一次，如果检测到故障（包括断电、油阀关闭、传感器故障），则会触发服务警报。

三、产品特性

易于集成：易于永久安装在单个变压器油阀上，无需额外的管道或泵。同时，4个扩展I/O插头接头支持多种板卡，1个通讯扩展插头接头支持多种通讯方式。

坚固耐用：具有真空气体萃取膜，无需额外泵和移动部件；具有NEMA 4X（IP66）外壳，适应恶劣环境；具有较高的防护等级，可以在恶劣的环境中稳定运行。

易于操作：具有易于使用的界面和接口，如数字化显示、可翻屏控制、友好的客户机/服务器图形化使用者界面（GUI）等，方便用户进行配置、操作和维护。

应用广泛：适用于电网和其他用户对多台变压器的监控，也适用于使用矿物绝缘油的变压器和酯基油（天然或合成油）的变压器。

四、应用场景

GE HYDRAN M2主要用于以下场景：

电力设施：作为重要中型变压器的一体化解决方案。

工业厂房：降低因停电而导致工艺中断的风险，将代价高昂的停产时间降至最低。

综上所述，GE HYDRAN M2是一款功能强大、可靠、易用、灵活且易于集成的变压器监测装置，能够满足各种不同的工业自动化和控制系统的应用需求。
