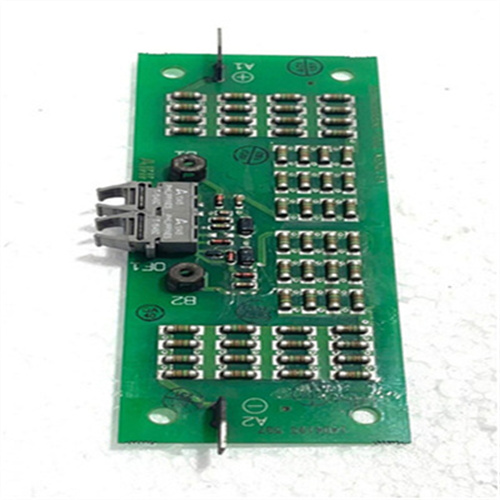

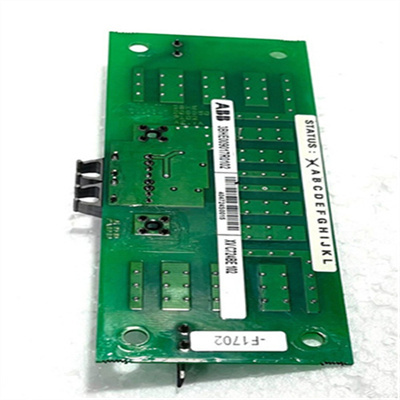

ABB 3BHE009017R0102

是一款由ABB集团生产的工控DCS（分布式控制系统）模块，以下是对其的详细介绍：

一、基本属性

品牌：ABB

型号：3BHE009017R0102

产地：可能为瑞士或美国（具体产地可能因生产批次而异）

二、功能特点

电压调节与励磁控制：

配备带PID滤波器的电压调节器（自动模式）。

配备带PI滤波器的励磁电流调节器（手动模式，即MAN模式）。

电流补偿与限制：

提供无功和/或有功电流降补偿功能。

包含限制器电路，确保发电机在安全范围内运行，包括最大和最小励磁电流限制、最大定子电流限制（取决于机器冷却介质温度）以及励磁下的P/Q限制。

保护与监控：

监控和保护功能可以自由配置在三个操作级别上：仅报警信号、切换到冗余电路、瞬时励磁跳闸。

提供过电流保护（瞬时/反向时间）、电压/赫兹保护、失去磁场保护以及转子温度监控。

具备晶闸管传导监测和实际值监控功能。

电力系统稳定器（PSS）：

PSS功能通过利用励磁来抑制功率振荡，从而提高发电机和传输系统的稳定性。

可选的PSS类型包括PSS 2A/2B/2C（符合IEEE标准421.5-2016）、PSS 4B/4C（符合IEEE标准421.5-2016）以及ABB瑞士开发的自适应PSS（APSS），后者可根据当前网络条件优化PSS设置。

三、应用领域

ABB 3BHE009017R0102模块主要用于工业自动化控制系统中的发电机励磁控制，适用于需要高精度和高可靠性励磁调节的场合，如电力系统、水电站、火电厂等。

四、技术规格（部分）

输入信号：可能包括电压、电流等多种信号类型，具体取决于应用场景和配置。

输出信号：用于控制励磁系统，输出励磁电流等信号。

通信接口：可能支持多种通信协议和接口，用于与其他设备或系统进行数据交换和通信。

电源要求：具体电源要求可能因型号和配置而异，需参考相关技术文档。
