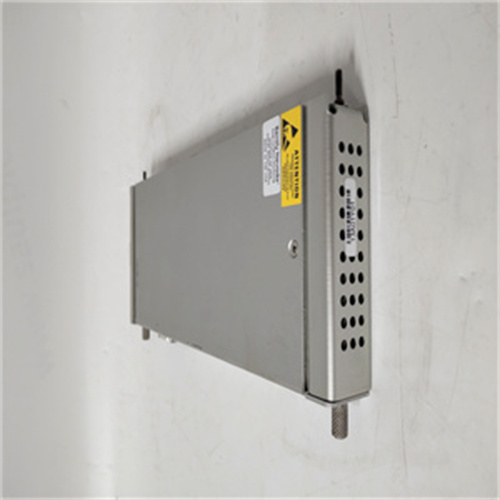

BENTLY 3500/92-04-01-00 136188-02

是Bently Nevada 3500机械保护系统中的一个通信网关模块，具体信息如下：

描述：

3500/92通信网关模块提供了广泛的通信能力，可以与过程控制和其他自动化系统进行集成，使用以太网TCP/IP和串行（RS232/RS422/RS485）通信能力。

主要特点：

支持多种通信协议，包括Modicon Modbus协议（通过串行通信）、Modbus/TCP协议（用于TCP/IP以太网通信的串行Modbus变体）以及专有的Bently Nevada协议（用于与3500机架配置和数据采集软件包通信）。

以太网连接到3500/92是一个RJ45连接，用于10BASE-T星型配置以太网。

规格：

输入：从机架中的其他模块收集数据，例如带时间戳的当前测量值、模块状态和当前报警状态，通过高速内部网络。

输出：OK LED表示3500/92正常运行；TX/RX LED表示3500/92正在与3500机架中的其他模块通信。

电源消耗：典型值为5.0瓦特，使用Modbus RS232/RS422 I/O模块；5.6瓦特，使用Modbus RS485 I/O模块。

更新时间：数据收集速率取决于机架配置，但对3500机架中的所有模块不会超过1秒。

环境限制：

工作温度：-30°C至+65°C（-22°F至+149°F）。

存储温度：-40°C至+85°C（-40°F至+185°F）。

湿度：95%，非凝结。

应用：

通常用于工业机械保护应用，将机械健康数据与SCADA系统集成，实现集中监控和控制。

在工厂自动化网络中发挥着至关重要的作用，通过弥合机械保护系统与更广泛的SCADA网络之间的通信差距。

支持预测性维护策略，通过持续洞察机械健康状况以采取主动维护措施。

物理参数：

尺寸：140毫米x 230毫米x 51毫米（5.5英寸x 9.1英寸x 2.0英寸）。

防护等级：IP65。

以上信息提供了BENTLY 3500/92-04-01-00 136188-02通信网关模块的详细描述和规格，显示了其在工业自动化和机械保护系统中的重要作用。
