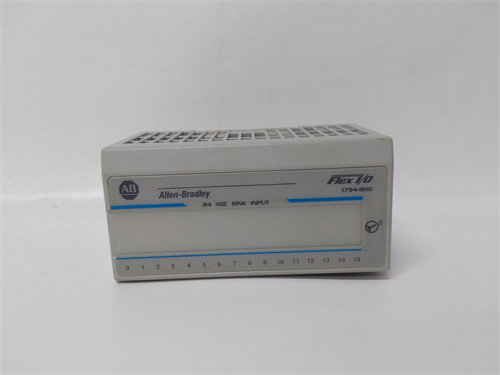

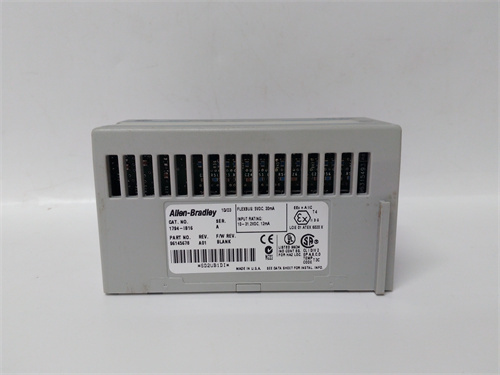

Allen-Bradley 1794-IB16

是一款高性能的Flex I/O离散输入模块，以下是关于该模块的详细介绍：

一、基本特性

模块类型：Flex I/O离散输入模块。

输入通道数：16个。

输入电压：24VDC。

接线配置：灌电流接线配置。

兼容端子底座：1794-TB3、1794-TB3S、1794-TB3K、1794-TB3SK、1794-TBKD、1794-TB37DS。

兼容通信适配器：包括DeviceNet、远程I/O、以太网、Profibus和ControlNet等。

二、技术规格

电流消耗：30mA 5V DC。

标称输入电压：24VDC。

最大导通电压：31.2VDC。

最大关断电压：20VDAC。

功耗：3.5W 31.2V DC。

热耗散：11.9BTU/hr 31.2V DC。

导通状态电压范围：10-31.2V DC。

关断状态电流：1.5mA（最小值）。

三、安装与配置

安装方式：支持标准DIN导轨安装或直接面板安装。

状态指示：每个输入通道配备黄色LED指示灯，用于指示相应的输入设备和输出信号状态。

四、应用与优势

应用领域：广泛应用于制造业、过程控制、机器自动化等领域。具体可用于装配线、生产线中的传感器信号捕捉，控制机械臂、传送带等设备；也可用于化工、石油等行业中的工艺参数监测和控制。

高性能：能够快速、准确地捕捉来自现场设备的信号，如按钮、传感器等。

灵活配置：支持多种输入类型（如NPN/PNP）和不同的输入电压范围，满足各种现场设备的需求。

易于维护：简化了维护工作，并有助于增加控制系统的正常运行时间。

可扩展性：可与其他Allen-Bradley模块组合使用，实现系统扩展和集成。
