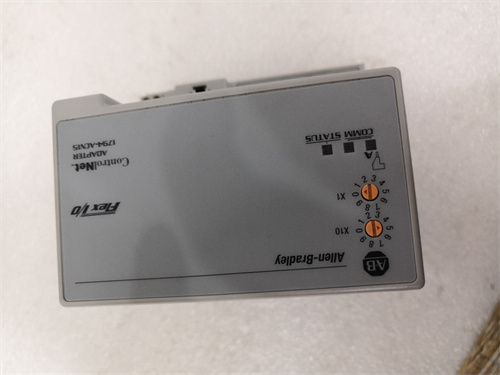

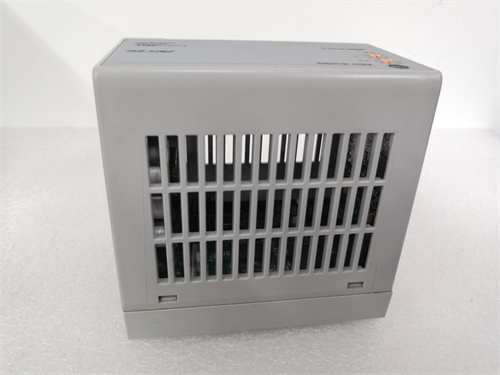

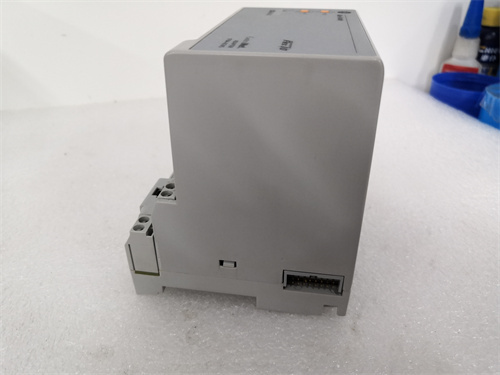

Allen Bradley 1794-ACN15

是一款Flex I/O通信适配器模块，以下是对该模块的详细介绍：

一、基本特性

型号：1794-ACN15

品牌：Allen Bradley（罗克韦尔）

产品系列：1794 Flex I/O产品系列

二、通信与网络功能

通信协议：支持ControlNet通信协议。

网络连接：支持ControlNet网络连接，具有一个ControlNet端口，支持5 Mbps的通信速率。

I/O模块连接：可支持多达8个Flex I/O模块进行通信，传输速率同样高达5 Mbps。

三、电源与电气特性

输入电源：电压范围为19.2~31.2V DC，电流为400 mA。

输出电压与电流：5V DC，640 mA。

功耗：在19.2V DC时功耗为3.4 W。

浪涌电流：能够承受14A（某些情况下为23A）的浪涌电流，持续时间为2 ms。

四、物理与安装特性

尺寸：总尺寸为3.6 x 3.7 x 3.44英寸（87 x 94 x 69毫米）。

重量：可达0.3磅（0.136公斤）。

安装：通过DIN导轨安装到地面机箱上以实现正确接地。

指示灯：具有I/O状态（红色/绿色）、通信A（红色/绿色）和通信B（红色/绿色）三个内置状态指示器。

五、认证与防护等级

认证：已通过欧洲2区和北美危险场所认证。

防护等级：IP20，可防止伤害用户和损坏机器，应安装在适合特定环境的外壳中。

六、其他特性

温度范围：额定温度在-25~55摄氏度之间。

隔离电压：50V（连续）的基本绝缘型隔离电压；型式测试电压为860V AC，持续时间为60秒（电源到系统、电源到控制网络、控制网络到系统以及控制网络通道之间没有隔离）。

电源线长度：不得超过32.8英尺（10米）。

适用场景：广泛应用于工业生产线、制造业、能源行业、交通运输等领域，帮助用户实现更高的生产效率、能耗优化和设备可靠性。

综上所述，Allen Bradley 1794-ACN15是一款功能强大、性能稳定的Flex I/O通信适配器模块，适用于各种工业自动化应用场景。
