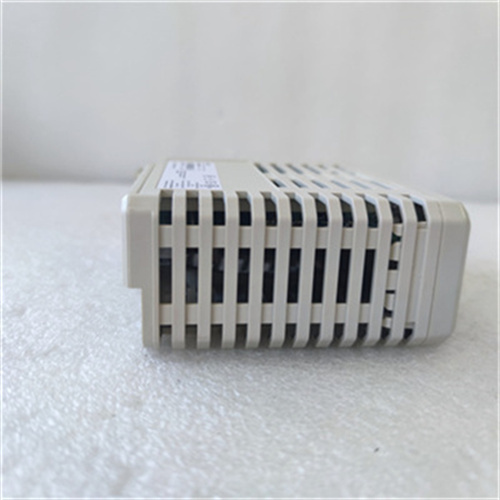

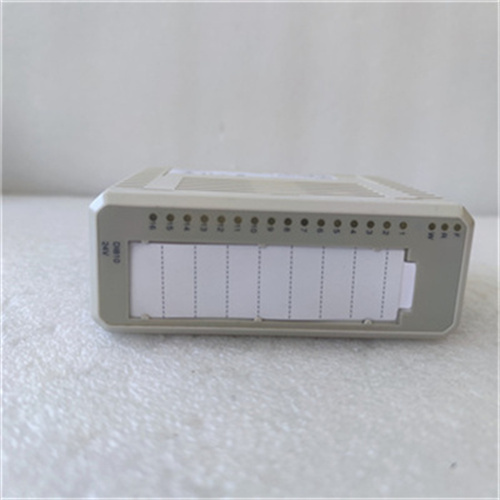

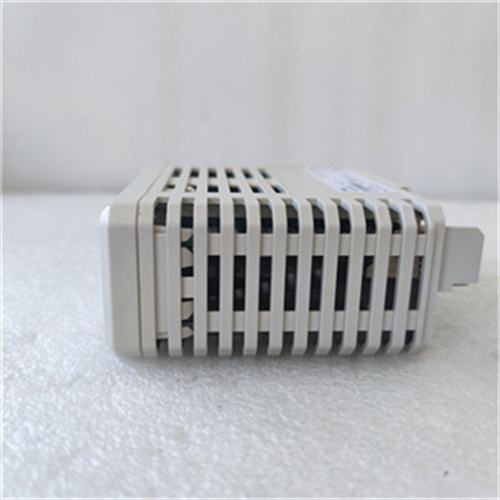

ABB DI810

是一款功能强大的数字量输入模块，通常用于工业自动化系统，负责将数字信号转换为相应的数据以供控制系统或监控系统使用。以下是对ABB DI810的详细介绍：

一、基本特性

品牌与制造商：ABB，全球知名的电气设备制造商。

型号：DI810

类型：数字量输入模块

通道数量：16个数字输入通道，可以同时监测和采集多个数字信号。

输入类型：支持不同类型的数字输入，如开关、传感器输出等，以适应不同的输入设备。

输入电压范围：通常为18~30V DC，标称值为24V DC。输入电流在24V时约为6mA。

二、技术特点

电气隔离：具备电气隔离功能，以防止干扰和故障传播，提高系统的稳定性和安全性。

可编程性：该模块具备一定的可编程性，允许用户根据应用需求进行灵活配置。

诊断功能：提供诊断和监测功能，有助于及时发现并解决潜在的故障或问题。

高速输入：针对需要高速输入的应用，DI810模块能够提供高速数字输入通道。

现场总线支持：支持工业现场总线通信协议，如FOUNDATION Fieldbus或Profibus，便于与其他自动化设备的集成。

三、模块配置与扩展

电压监督：DI810模块具有两个独立的8组电压监督功能，可以检测输入电压是否正常。如果电压监督启用，当通道组的工艺电压失败时，将显示通道错误。

输入通道过滤：输入通道可以进行数字过滤，以减少噪声干扰。不同的过滤时间完成时间分别为2、4、8和16毫秒。

MTU（模块终端单元）类型：可以使用多种不同类型的MTU来扩展模块的功能。例如，TU830/TU833扩展MTU使三线连接到设备，而不需要额外的终端；TU810（或TU814）紧凑MTU具有24V过程电压的端子监控输入，但需要外部终端分配24V电源供应设备。

四、应用领域

工业自动化：DI810模块常被集成到工业自动化系统中，用于监测和控制生产过程中的离散信号。

PLC系统：可以与PLC（可编程逻辑控制器）系统一起使用，作为输入模块将外部数字信号引入控制系统。

设备状态监测：实现对设备状态的实时监测和响应，提高生产效率和安全性。
