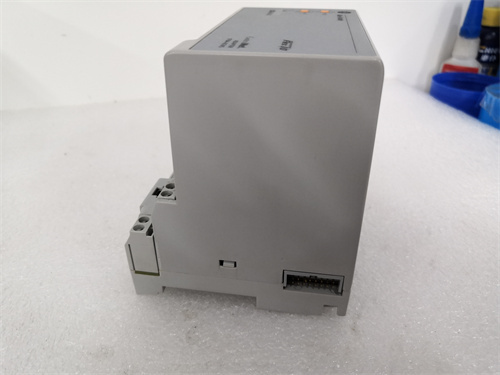

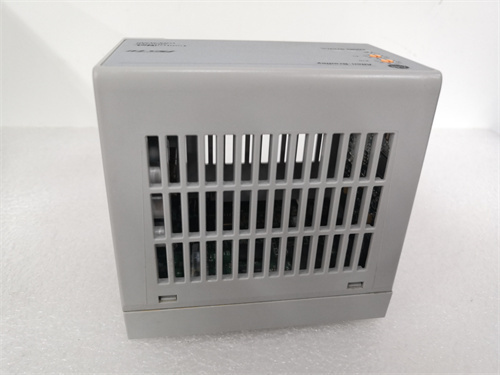

Allen Bradley 1794-ACN15

是一款由Allen-Bradley（艾伦-布拉德利，现为罗克韦尔自动化公司旗下品牌）生产的Flex I/O通信适配器模块。以下是对该模块的详细介绍：

一、基本信息

品牌：Allen-Bradley（艾伦-布拉德利）

型号：1794-ACN15

系列：1794 Flex I/O产品系列

二、技术规格

通信协议：支持ControlNet通信协议，可实现高速、可靠的数据通信。

通信速率：5 Mbps

ControlNet端口：1个，使用百通RG-6/U线缆连接。

I/O模块支持：最多可支持8个Flex I/O模块。

输入电源：

电压范围：19.2至31.2V DC

电流：400 mA

输出电源：

电压：5V DC

电流：640 mA

功耗：3.4W 19.2V DC

隔离电压：50V（连续），基本绝缘型；型式测试 860V AC 60s（电源到系统、电源到控制网络、控制网络到系统以及控制网络通道之间没有隔离）。

浪涌电流：能承受14A的浪涌电流，持续2ms；另有说法为23A，持续2ms。

其他参数：

额定温度：75°C（167°F）或更高

电源线长度：不得超过32.8英尺（10米）

尺寸：3.6 x 3.7 x 3.44英寸（87 x 94 x 69毫米）

重量：0.3磅（0.136公斤）

三、功能特点

通信功能：1794-ACN15模块通过ControlNet网络传输和接收I/O数据，支持高达5 Mbps的传输速率。

电源转换：该模块不仅支持ControlNet通信，还将来自Flex I/O电源的输入功率转换为背板电源，由相邻的Flex I/O模块消耗。

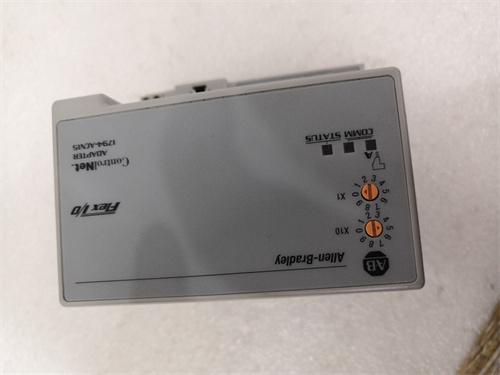

状态指示：具有内置状态指示器，如I/O状态（红色/绿色）、通信A（红色/绿色）和通信B（红色/绿色），方便用户监控模块的工作状态。

安装与接地：通过DIN导轨安装到地面机箱上以实现正确接地，用户可以使用具有开放式设计的镀锌黄铬酸盐钢DIN导轨。

认证与防护：已通过欧洲2区和北美危险场所认证，防护等级为IP20，可防止伤害用户以及损坏机器，并且应安装在适合特定环境的外壳中。

四、应用场景

1794-ACN15模块主要用于工业自动化和控制系统，特别是需要高速、可靠数据通信的场合。它可以作为Flex I/O系统的一部分，与其他I/O模块和控制系统集成，实现复杂的自动化控制任务。
