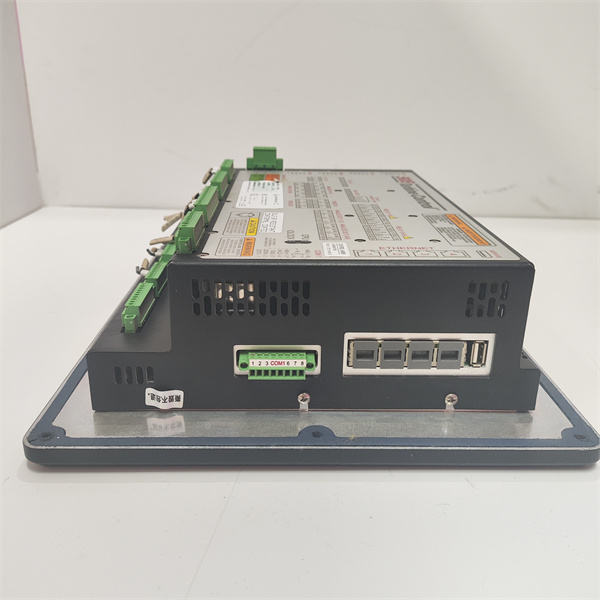

Woodward 8200-1302

是Woodward 505数字调速器中的一款重要产品，以下是对其的详细介绍：

一、产品概述

Woodward 8200-1302是一款高性能的调速器控制模块，设计用于控制汽轮机等旋转设备。它配备了先进的控制算法和图形用户界面，使得操作人员能够方便地监控和调整设备的运行状态。

二、主要特点

图形用户界面：

8200-1302配备了一个8.4英寸的液晶显示器，提供直观的图形界面，方便操作人员进行监控和调整。

多种功能：

该模块具备热启动和冷启动的自动启动顺序，以及带温度输入选项。

提供三个速度带上的临界速度规避功能，确保设备在安全范围内运行。

具备十个外部报警输入和十个外部DI跳闸输入，以及带有相关RTC时间戳的跳闸和报警事件指示。

冗余设计：

8200-1302包括两个冗余速度输入，可接受磁性拾波装置、涡流探头或接近探头，提高了系统的可靠性和准确性。

模拟输入与输出：

该模块具有模拟输入（8个），可以配置用于二十七种功能中的任何一种。

还具备两个4-20mA控制输出和八个Form-C继电器触点输出，满足各种控制需求。

通信能力：

8200-1302支持Modbus通信协议，方便与其他设备和系统进行数据交换和集成。

外壳与认证：

采用IACS UR E10型外壳（商用船用），具有ATEX、IP-54和污染等级3的认证，确保在各种环境下都能稳定运行。

三、技术规格（部分）

输入电压：LV 18-36 VDC隔离

工作温度：-22°F至158°F（-30°C至70°C）

储存温度：-22°F至158°F（-30°C至70°C）

输出频率：可能因具体应用而有所不同，但通常与调速器系统相匹配。

模拟输入：4-20 mA通道（带回路电源）

外壳等级：IACS UR E10型（商用船用），ATEX、IP-54和污染等级3认证。

四、应用领域

Woodward 8200-1302调速器控制模块广泛应用于需要精确控制汽轮机等旋转设备的工业领域，如电力、石油、化工等。其高性能、可靠性和灵活性使其成为这些领域中的理想选择。
