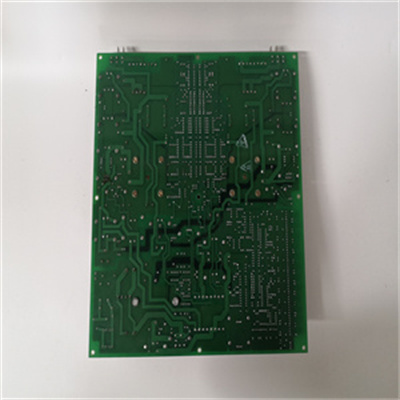

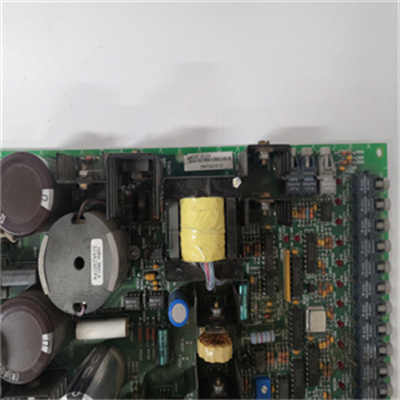

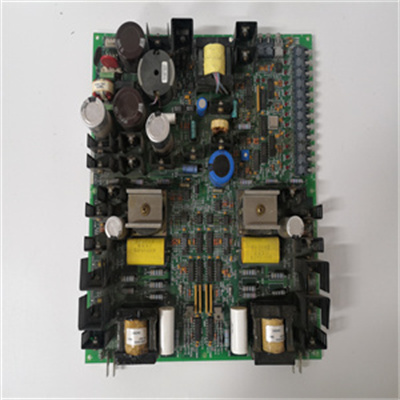

GE DS200FGPAG1A

是一款由通用电气（GE）公司生产的门脉冲放大器板，以下是对其的详细介绍：

一、产品概述

GE DS200FGPAG1A门脉冲放大器板是专为需要精确可靠的门脉冲放大的应用场合设计的电子元件。它能够增强门脉冲信号的强度和质量，确保工业系统的高效运行和精确控制。

二、主要特性

高精度放大：

该板能够精确放大脉冲信号，以满足工业系统中对信号强度和质量的严格要求。

宽输入电压范围：

支持的输入电压范围为115230VAC，允许范围扩展至90260VAC，这使得它能够在不同的电源环境下稳定工作。

宽工作频率范围：

工作频率范围为5060Hz，允许范围扩展至4763Hz，能够适应多种不同的工业应用场景。

极性保护：

在交流供电时不需要极性保护，简化了安装和配置过程。

电压/频率非正常范围保护：

当工作电压低于正常范围时，该板的设计能够确保模件不会损坏，提高了设备的可靠性和稳定性。

供电故障保护：

在供电故障情况下，超过20毫秒后，该板会自动转入安全模式，保护系统免受潜在损害。

保险措施：

使用玻璃保险，额定值为2.5AT，接在输入端，为设备提供了额外的安全保障。

三、功能与应用

主要功能：

SCR状态监控：从连接的FHVAs积累电池电压信息，并通过光学串行数据链路将信息传递给LCI控制器。

开关电源：将接收到的交流电压转换为门控和状态功能所需的DC电压。

栅极驱动器：为SCR桥的一相提供栅极电源。

应用领域：

适用于需要精确控制和监控的工业系统，如自动化生产线、机械设备、传感器网络等。

在电力系统、工业自动化、铁路交通、风力发电以及航空航天等领域也有广泛应用。

四、技术规格（部分）

输入电压：120Vrms±20%AC（最大值约为350VA）

输出电压：多个输出电压点（如P15、P5、P90、P40等），分别用于不同的功能（如门极基座电源、门极电源、门极偏置电源和逻辑电源）

光纤连接器：15个（其中1个用于发射，14个用于接收）

测试点：30个（位于A门、B门和电池状态监控测试点之间）

尺寸与重量：具体尺寸和重量可能因产品批次和制造商说明而有所不同
