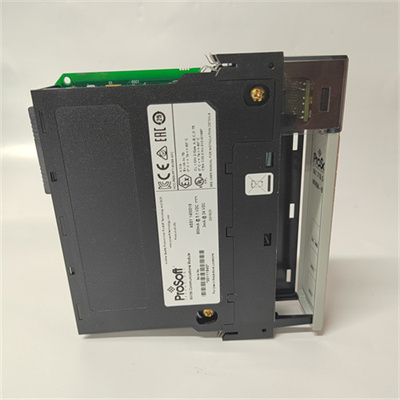

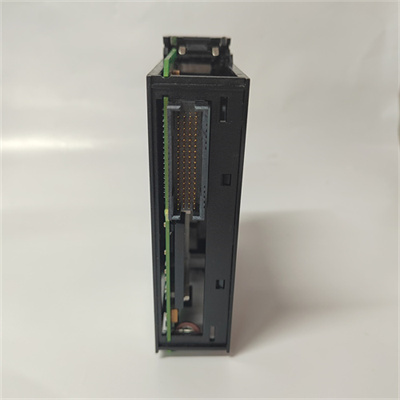

PROSOFT MVI56-BAS

是一款由Prosoft Technology制造的BASIC通信模块，以下是对其的详细介绍：

一、基本特性

类型：单插槽模块。

功能：用于将1747-BAS和1771-DB模块上使用的传统BASIC程序转换为ControlLogix系统。

二、用户界面与端口

端口组成：MVI56-BAS的用户界面由三个端口组成，分别是DH-485、PRT1和PRT2。

端口用途：这些端口可用于通信、BASIC程序传输、ASCII通信、编程或DF1通信。

三、存储与内存

闪存磁盘插槽：MVI56-BAS配备有一个紧凑型闪存磁盘插槽，可以使用CF卡来存储BASIC程序。

内存：该设备有24065字节的可用RAM。

四、功能与配置

主要功能：通过该通信模块可以创建BASIC程序，以允许与ControlLogix处理器进行数据传输，并为特殊应用创建外部设备接口。

设备连接：该模块还可用于将使用ASCII编码的设备（如打印机、条形码阅读器或调制解调器）连接到ControlLogix背板。

配置选项：MVI56-BAS可配置为DF1半双工从机或DF1全双工模块。

五、数据传输与逻辑

数据传输类型：在模块和处理器之间传输数据时，程序员必须使用梯形图逻辑。示例梯形图文件随设备一起提供。

状态指示灯：该设备具有四个LED状态指示灯，分别用于指示模块操作、背板传输、应用和串行活动。

六、运行环境

温度范围：MVI56-BAS可在0至60摄氏度（32至140华氏度）的温度下运行。

七、应用与兼容性

应用：MVI56-BAS适用于需要将传统BASIC程序集成到ControlLogix系统中的场景。

兼容性：作为Prosoft Technology的产品，MVI56-BAS与ControlLogix系统具有良好的兼容性。

综上所述，PROSOFT MVI56-BAS是一款功能强大、配置灵活且易于使用的BASIC通信模块，适用于需要将传统BASIC程序转换并集成到现代ControlLogix系统中的各种应用场景。
