GE SR489-P5-LO-A20-E

是一款由GE（通用电气）公司生产的发电机管理继电器，作为Multilin 489系列的一部分，它具有多种功能和特点，以下是对该产品的详细介绍：

一、产品概述

GE SR489-P5-LO-A20-E发电机管理继电器是一款高性能、高可靠性的设备，专为发电机管理和保护应用而设计。它结合了先进的保护、控制和监视功能，能够确保发电机的稳定运行，提高发电效率。

二、主要特点与功能

强大的保护功能：

具备过载保护、短路保护、欠压保护、过压保护等多种保护功能，能够实时监测发电机的运行状态，并在出现故障时及时采取措施，防止设备损坏。

自动调节功能：

根据发电机的实际情况进行自动调节，保持发电机的稳定运行。这有助于提高发电效率，降低运行成本。

显示和面板：

具有一个40个字符的显示屏，允许用户查看值消息、诊断和设置点。前面板包括多个状态LED、输入按钮、数字键盘、输入端口和用于读取设备位置信息的LCD屏幕，便于用户查看和操作继电器的状态和功能。

电气参数范围宽：

该继电器可以在25、50或60赫兹下运行，频率参数范围为0.00到90.00 Hz。零线电压（第3个）参数范围为0至25000 V，功率因数参数范围为0.01至1.00超前/滞后，无功功率（Mvar）参数范围是额定电压的-2.00至2.00倍。

通信和接口：

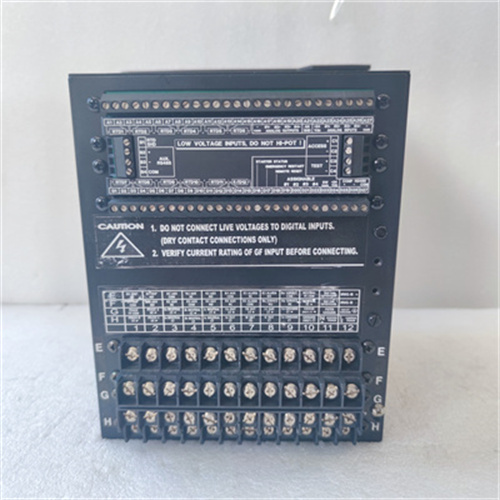

后面板包括十二个RTD输入、六个输出继电器、两个RS485通信端口和四个VT输入。通信端口可以使用ModbusRTU或DNP 3.0协议（或两者），最高可达19200 bps。此外，后面板还包括四个隔离的4-20 mA模拟输入和输出以及七个可分配的数字输入，便于与其他设备和系统进行数据交换和通信。

结构紧凑、体积小：

该继电器结构紧凑、体积小巧，易于安装和维护。装运重量为10千克（近似值），尺寸为21.6厘米（长）×22.4厘米（宽）×25.2厘米（高），适用于各种安装环境。

三、应用领域

GE SR489-P5-LO-A20-E发电机管理继电器广泛应用于各种发电机管理和保护应用，如电力系统、工业自动化、能源管理等领域。它能够确保发电机的稳定运行，提高发电效率，降低运行成本，为各种工业和商业应用提供可靠的电力保障。

四、技术规格（部分）

继电器参数：5A相位CT次级，LO控制功率为20-60 VDC，20-48 Hz时为48-62 VAC。模拟输出为4至20 mA。

工作电压：通常为24Vdc/120Vac（具体可能因型号和配置而异）。

工作频率：50/60 Hz。

过载能力：150%额定电流可持续60秒，180%额定电流可持续3秒。
