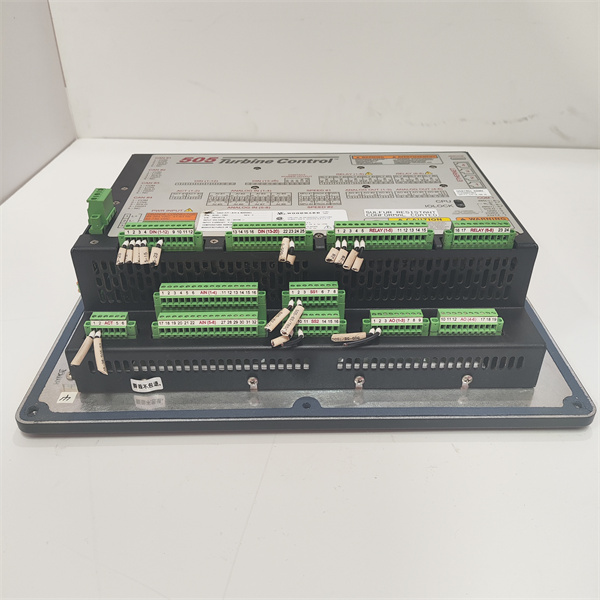

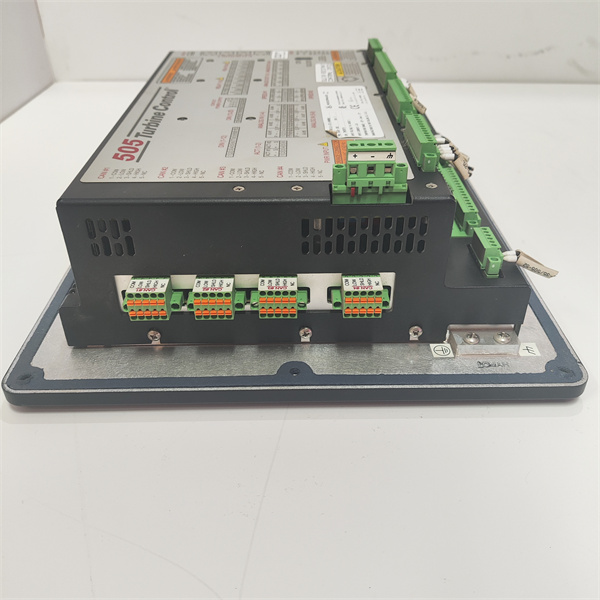

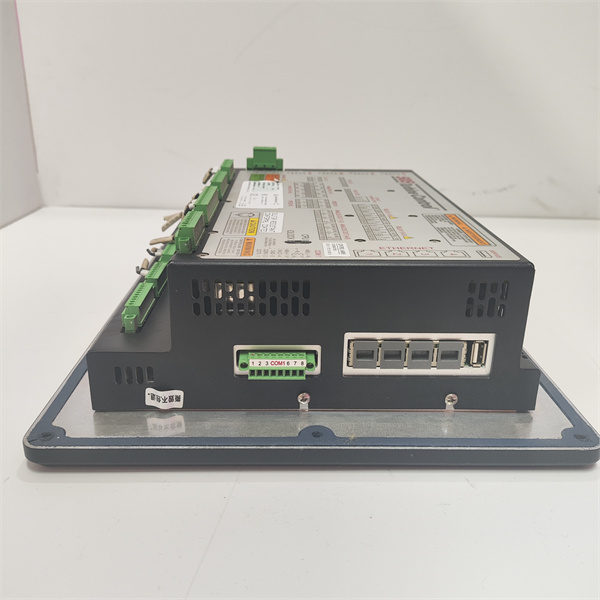

Woodward 8200-1302

是Woodward 505数字调速器中的一款重要产品，以下是对其的详细介绍：

一、产品概述

Woodward 8200-1302作为控制汽轮机的重要组件，通过其操作员控制面板充当图形界面和键盘，允许对涡轮机进行调整并与涡轮机进行通信。该装置集成了多种先进功能，旨在提供高效、可靠的涡轮机控制解决方案。

二、产品特性

通信端口：

配备Modbus通信端口，方便进行配置和监控。

启动顺序：

支持热启动和冷启动的自动启动顺序，带有温度输入选项，提高了启动的灵活性和安全性。

临界速度规避：

在三个速度带上具有临界速度规避功能，有效避免涡轮机在运行过程中可能出现的危险情况。

报警和跳闸输入：

提供十个外部报警输入和十个外部DI跳闸输入，增强了设备的故障检测和应对能力。

跳闸指示：

带有相关RTC时间戳的跳闸和报警事件指示，便于追溯和分析故障原因。

操作模式：

提供配置、操作和校准三种正常操作模式，满足不同场景下的使用需求。

速度输入：

包括两个冗余速度输入，可接受磁性拾波装置、涡流探头或接近探头，提高了速度测量的准确性和可靠性。

模拟输入：

具有模拟输入（8个），可以配置用于二十七种功能中的任何一种，增加了设备的灵活性和可扩展性。

触点输入：

提供额外的二十个触点输入，其中前四个默认用于停机提升速度设定点、复位和降低速度设定点，其他可根据需要进行配置。

输出：

具有两个4-20 mA控制输出和八个Form-C继电器触点输出，满足不同的控制需求。

三、前面板功能

Woodward 8200-1302的前面板设计直观易用，包括：

一个紧急跳闸键，用于在紧急情况下快速停机。

退格/删除键、换档键以及视图、模式、ESC和主页键，便于用户进行菜单导航和操作。

导航十字键和软键命令，提高了操作的便捷性。

四个LED，用于关联控制和硬件的状态指示。

四、技术参数

输入电压：LV 18-36 VDC隔离

工作温度：-22-158°F（-30-70°C）

储存温度：-22-158°F（-30-70°C）（注：部分资料可能以摄氏度为单位给出储存温度范围，如-40°C至+70°C，这取决于具体的应用场景和供应商提供的信息）

屏幕尺寸：8.4英寸液晶显示器

输出频率：可能因具体应用而异（如50Hz或80等，具体取决于设备配置和工作环境）

五、应用场景

Woodward 8200-1302广泛应用于需要精确控制涡轮机的工业领域，如电力、石化、冶金等。其高效、可靠的性能和灵活的配置选项使得它成为这些行业中不可或缺的控制组件。

综上所述，Woodward 8200-1302是一款功能强大、性能稳定的涡轮机控制器，具有广泛的应用前景和市场需求。
