GE VMIVME-4116

是一款高性能的模拟输出板，以下是对其的详细介绍：

一、产品概述

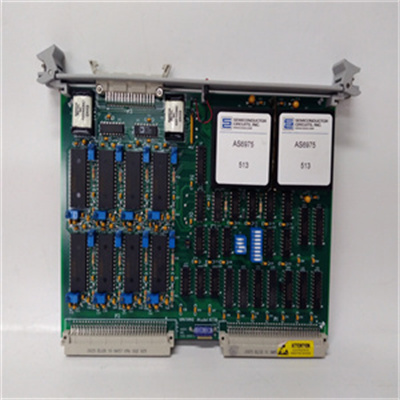

GE VMIVME-4116是一款8通道16位分辨率的模拟输出板，它提供了高精度转换和多种更新控制选项。该板卡兼容VME总线，支持短I/O访问，非常适合工业级应用。

二、主要特点

高精度与分辨率：

VMIVME-4116具备16位分辨率，能够提供高精度的模拟输出。每个数字输入变化1 LSB（Least Significant Bit）时，模拟输出的电压变化为305µV。

多通道输出：

该板卡提供了8个独立的模拟输出通道，每个通道都配备了一个16位的DAC（数字模拟转换器）。

快速建立时间：

VMIVME-4116的模拟输出电压在最大10µs内能够稳定到±0.003%的FSR（Full Scale Range）。

缓冲电压输出：

输出电压范围为±10 V，输出电流为5 mA时，能够提供稳定的缓冲电压输出。

可编程输出与测试：

P2连接器上提供了多路复用可编程输出，用于测试模拟输出。同时，还支持通过VMIC的模拟扩展和内置测试总线（AMXbus）进行内建测试。

双缓冲数据锁存：

每个DAC前都配备了双缓冲数据锁存器，提供了数据更新的灵活性。

更新控制选项：

支持跳线可选的同步更新控制，以及可选的外部更新控制输入或软件控制选通。

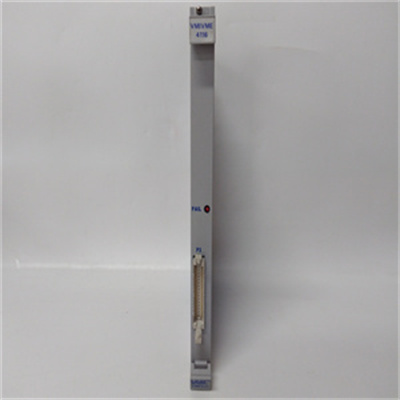

前面板故障指示：

前面板上配备了故障LED指示灯，方便用户快速识别板卡状态。

高可靠性连接：

采用了高可靠性的DIN型输出连接器，确保了连接的稳定性和耐用性。

三、应用领域

GE VMIVME-4116广泛应用于工业自动化、测试与测量、过程控制等领域。其高精度、多通道输出和快速建立时间等特点，使得它在需要高精度模拟输出的场合中具有显著优势。

四、技术规格

品牌：GE（通用电气）

型号：VMIVME-4116

通道数：8

分辨率：16位

输出电压范围：±10 V

输出电流：5 mA

建立时间：最大10µs至±0.003%的FSR

兼容性：VME总线

访问方式：支持短I/O访问

连接器类型：DIN型输出连接器

其他特点：双缓冲数据锁存、可编程输出、前面板故障指示等
