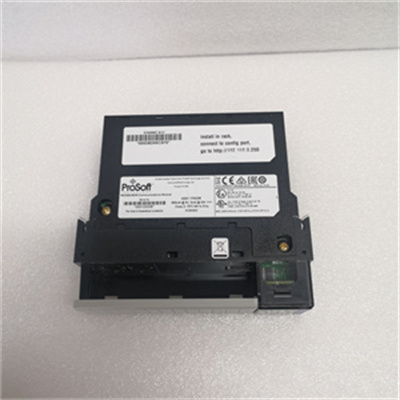

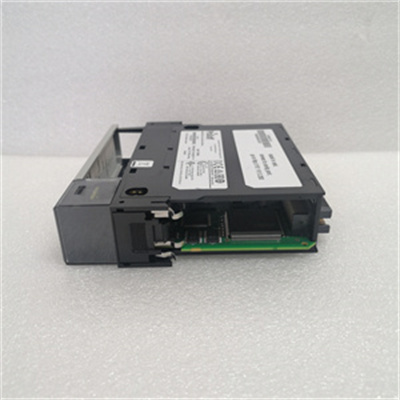

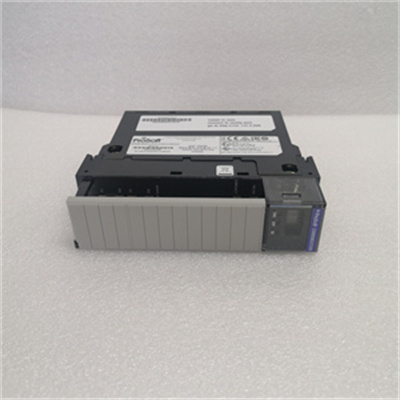

ProSoft MVI56E-MCM模块介绍

ProSoft MVI56E-MCM是一款专为Rockwell Automation的ControlLogix平台设计的Modbus通信模块，能够实现ControlLogix系统与Modbus设备之间的无缝通信。

产品特点

支持多种通信协议

支持Modbus RTU/ASCII协议，适用于串行通信。

支持Modbus TCP/IP协议，适用于以太网通信。

灵活的主从配置

每个端口均可配置为主站或从站，提供极高的灵活性，适用于多种工业应用场景。

双串口设计

配备两个独立的串行端口，支持RS232/RS485和RS422电气标准，可同时连接多个Modbus设备。

强大的背板功能

可作为ControlLogix背板模块使用，将Modbus数据直接显示为处理器的I/O数据，简化系统集成。

诊断与配置功能

配备RJ45以太网端口，支持10/100 base-T传输速度，便于模块的远程配置和诊断。

向后兼容性

与早期的MVI56系列模块完全兼容，无需更改现有控制器程序，保护用户投资。

恶劣环境适应性

模块具有保形涂层，可在恶劣或腐蚀性环境中稳定运行。

技术参数

接口类型：

两个串行端口（RS232/RS485/RS422）

一个RJ45以太网端口（10/100 base-T）

通信协议：

Modbus RTU

Modbus ASCII

Modbus TCP/IP

工作温度：0°C至55°C

存储温度：-40°C至85°C

湿度范围：5%至95%（非冷凝）

数据速率：可配置，支持多种波特率。

配置工具

ProSoft Configuration Builder(PCB)：用于模块的配置和测试，提供详细的诊断界面，帮助用户快速完成系统集成。

CIPconnect：通过ControlLogix背板桥接功能，实现模块的以太网配置。

应用场景

ProSoft MVI56E-MCM模块广泛应用于以下领域：

工业自动化：连接PLC、变频器、传感器等Modbus设备，实现数据采集和控制。

数据采集系统：从多个Modbus设备采集数据并传输至上位机。

过程控制系统：将Modbus设备数据集成到控制系统中，实现生产过程的实时监控。

能源管理系统：用于电力监控、能源计量等场景。
